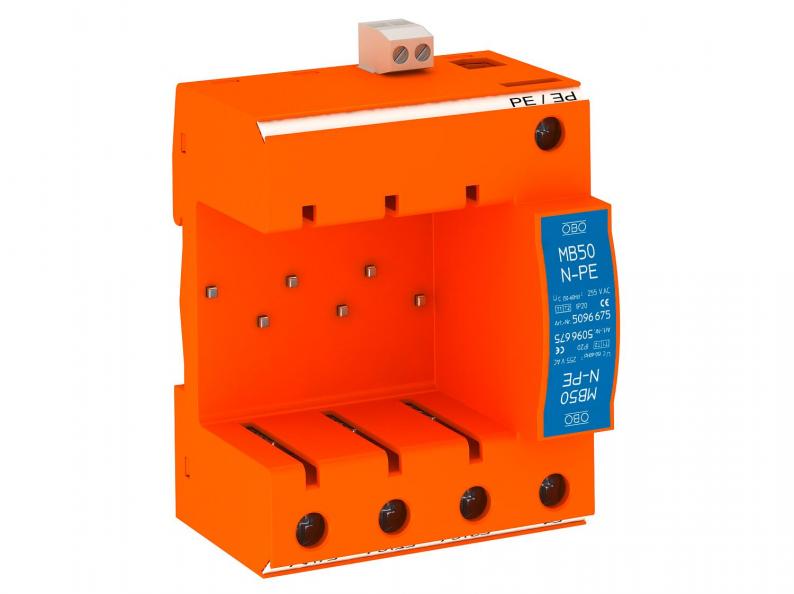

Bodemdeel CombiController V50 met potentiaalvrij signaal contact
Type MB 50-3+NPE+FS
|Art.nr. 5096677
|EAN 4012195425151
Art.nr. / Type
5096677 / MB 50-3+NPE+FS
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Bodemdeel voor V 50-B+C, combi-afleider, bliksem- en overspanningafleider type 1+2
• Passend op V 25-B+C, V 20-C en V10-C
• Voorgemonteerd en aansluitklaar
• Multifunctionele klemmen voor comfortabele verbinding met standaard inbouwapparatuur
• Modules 180 graden draaibaar
• Met extern signaal en potentiaalvrij maakcontact, voor functiebewaking
• 3+1-beveiligingsschakeling voor TN-S- en TT-netwerksystemen
Toepassing: bliksembeveiligingspotentiaalvereffening bij gebouwen ook met externe bliksembeveiliging klasse III en IV en in standaard verdelerkasten.
Bodemdeel
• Passend op V 25-B+C, V 20-C en V10-C
• Voorgemonteerd en aansluitklaar
• Multifunctionele klemmen voor comfortabele verbinding met standaard inbouwapparatuur
• Modules 180 graden draaibaar
• Met extern signaal en potentiaalvrij maakcontact, voor functiebewaking
• 3+1-beveiligingsschakeling voor TN-S- en TT-netwerksystemen
Toepassing: bliksembeveiligingspotentiaalvereffening bij gebouwen ook met externe bliksembeveiliging klasse III en IV en in standaard verdelerkasten.
Bodemdeel
Technische gegevens
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | overige |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (N-PE) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 50 kA |
| Bliksempiekstroom (10/350) [totaal] | 50 kA |
| Afstandssignalisatie | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Beschermingsniveau [L-N] | ≤1,3 |
| Maximale continuespanning AC | 280 V |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 3+NPE + FS |
| Netvorm DC | nee |
| Netvorm IT | nee |
| Netvorm TN | ja |
| Netvorm TN-C | ja |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Netvorm overig | nee |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 3+NPE+FS |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 50 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 1,4712 kg CO2e / 1 Stuk |
|---|
