Bliksemstroomafleider 1-polig NPE
Type MC 125-B NPE
|Art.nr. 5096863
|EAN 4012195966449
Art.nr. / Type
5096863 / MC 125-B NPE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
MC 125-B/NPE: voor toepassing in TN-S- en TT-systemen als N-PE-vonkbrug type 1 (klasse B) NEN-EN-IEC 61643, voor overgang 0 naar 1 (LPZ) conform concept bliksembeveiligingszones volgens IEC 61312-1 resp. DIN VDE 0185-305 deel 4 voor de toepassing als vonkbrug tussen N en PE.
• VDE-markering
• Voldoet aan VDN-richtlijn 2e uitgave 2004
• Modules en bodemdeel, insteekbare module
• Afleidvermogen 125 kA (10/350 µs) per fase
• Incl. opsteekkappen voor markering van de aansluitingen
• Beveiligingsniveau < 2,5 kV
• Ingekapseld systeem, geen vonkemissie buiten de behuizing: toepassing in standaard verdelerkasten mogelijk
Toepassingsvoorbeeld: bliksemstroomafleider conform VDN-richtlijn voor toepassing voor de hoofdschakelaar.
Opmerking: heeft als ontkoppelingslengte voor overspanningsbeveiliging in totaal 5 m kabellengte nodig.
• VDE-markering
• Voldoet aan VDN-richtlijn 2e uitgave 2004
• Modules en bodemdeel, insteekbare module
• Afleidvermogen 125 kA (10/350 µs) per fase
• Incl. opsteekkappen voor markering van de aansluitingen
• Beveiligingsniveau < 2,5 kV
• Ingekapseld systeem, geen vonkemissie buiten de behuizing: toepassing in standaard verdelerkasten mogelijk
Toepassingsvoorbeeld: bliksemstroomafleider conform VDN-richtlijn voor toepassing voor de hoofdschakelaar.
Opmerking: heeft als ontkoppelingslengte voor overspanningsbeveiliging in totaal 5 m kabellengte nodig.
Technische gegevens

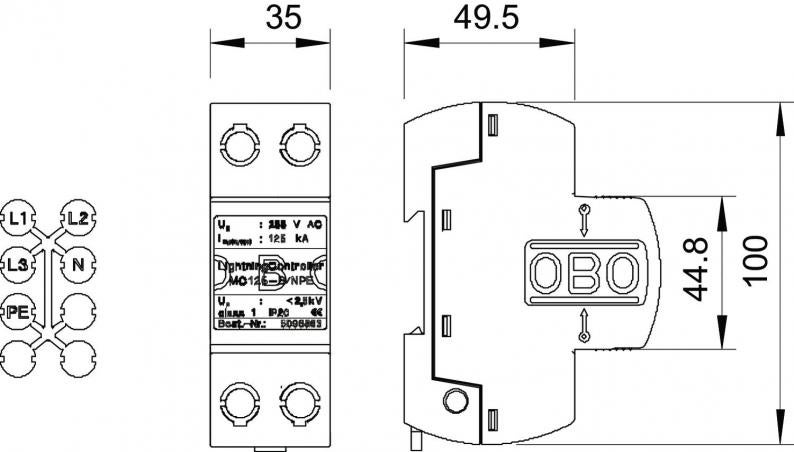

Afmetingen
| Lengte | 100 mm |
|---|---|
| Breedte | 35 mm |
| Hoogte | 69 mm |
Technische gegevens
| Netvorm | overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | geen |
| Beschermingsgraad | IP20 |
| Bliksempiekstroom (10/350) [totaal] | 125 kA |
| Explosieveilige uitvoering | nee |
| Testklasse type 1 | ja |
| Afstandssignalisatie | nee |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Maximale continuespanning AC | 255 V |
| Uitvoering van de polen | N/PE |
| Montagetype | DIN-rail 35 mm |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 0 kA |
| Uitvoering | 1-polig; 255V |
| ROHS-conform | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 85 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse I |
| SPD volgens EN 61643-11 | Type 1 |
| LPZ | 0→1 |
| Volgstroomblusvermogen (eff) [N-PE] | 0,1 kA |
| Kortsluitvastheid | 0 kA |
| Aanspreektijd | <100 ns |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 85 °C |
| Dimensie | 255V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 125 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 50 mm² |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 2,4674 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 2,4674 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
