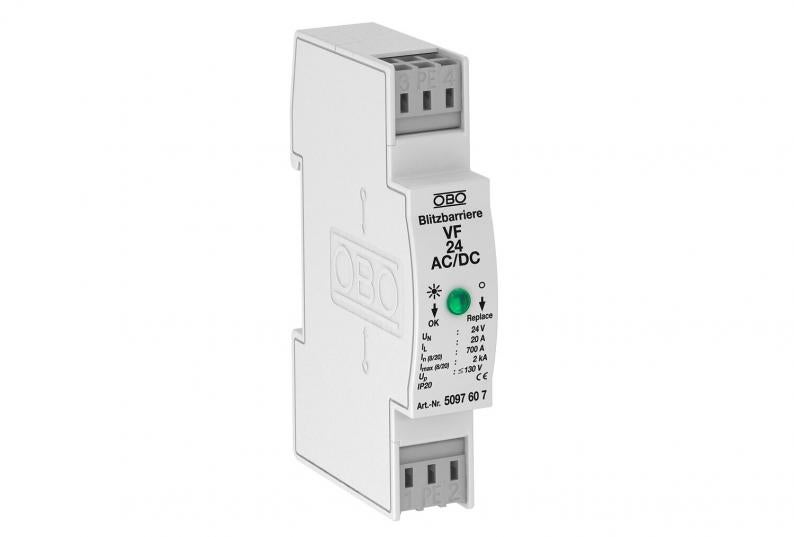

MSR-beveiliging voor 2-polige voeding 24 V
Type VF24-AC/DC
|Art.nr. 5097607
|EAN 4012195578123
Art.nr. / Type
Maximale continuespanning AC
Maximale continuspanning DC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsbeveiliging / netfijnbeveiliging type 3 conform NEN-EN-IEC 61643-11
• Geschikt voor gelijk- en wisselspanningssystemen
• Met optische functie-indicatie
• Met montagevriendelijke, schroefloze aansluitklemmen

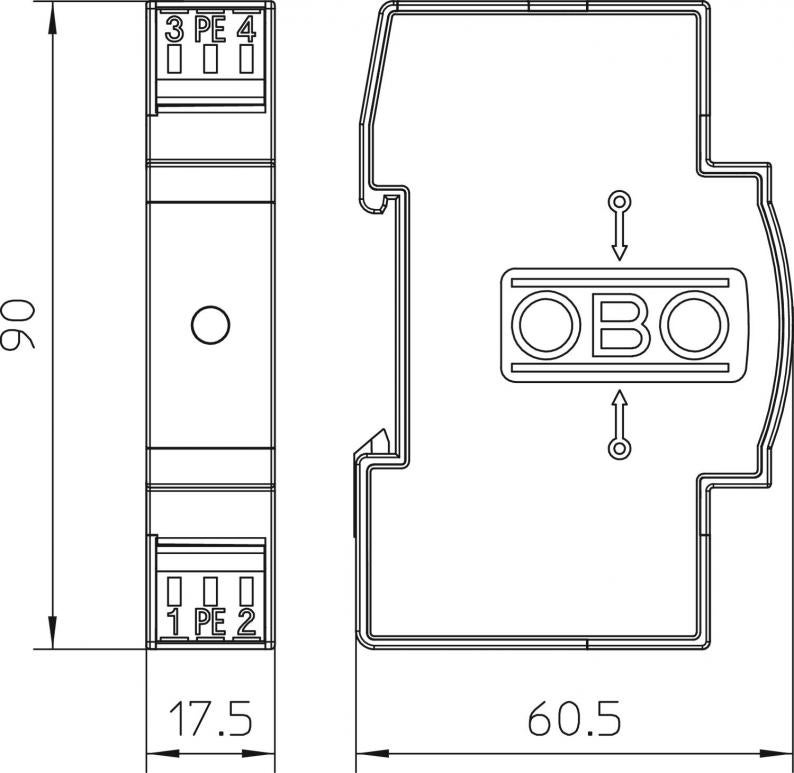

• In plaatsbesparende 17,5 mm rastermaat
• Y-schakeling
Toepassing: universele toepassing op 35 mm DIN-rail in iedere standaard verdelerkast.
• Geschikt voor gelijk- en wisselspanningssystemen
• Met optische functie-indicatie
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Y-schakeling
Toepassing: universele toepassing op 35 mm DIN-rail in iedere standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | overige |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsniveau ader - ader | <130 V |
| Beschermingsniveau ader - aarde | <1200 V |
| Beschermingsgraad | IP20 |
| Explosieveilige uitvoering | nee |
| Afstandssignalisatie | nee |
| Testklasse type 3 | ja |
| Nominale spanning AC (50/60 Hz) | 24 V |
| Maximale continuespanning AC | 34 V |
| Maximale continuspanning DC | 46 V |
| Nominale afleidstootstroom (8/20 μs) | 0,7 kA |
| Uitvoering van de polen | 2 |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 20 |
| Uitvoering | 24 V versie |
| OBO_Nominale belastingsstroom (in-/uitgangsklem) | 20 A |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse III |
| SPD volgens EN 61643-11 | Type 3 |
| LPZ | 2→3 |
| Maximale afleidstootstroom (8/20 μs) | 2 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 20 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 24V AC |
Aansluitmogelijkheden
| Doorsnede geleider vast (een-/meeraderig) min. | 0,14 mm² |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) max. | 2,5 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4051 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Beschermingsgraad
Maximale continuespanning AC
Maximale continuspanning DC
Uitvoering van de polen
Art.nr.
VF12-AC DC
IP20
13,5
18
2
5097453
VF24-AC/DC
IP20
34
46
2
5097607
VF48-AC/DC
IP20
60
80
2
5097615
VF60-AC/DC
IP20
80
110
2
5097623
VF110-AC DC
IP20
150
200
2
5097631
VF230-AC/DC
IP20
255
350
2
5097650
