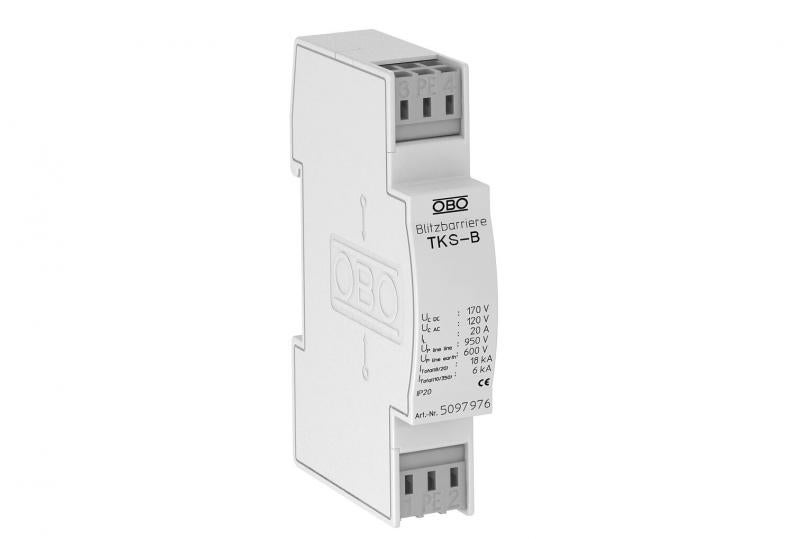

Basisbeveiliging voor tweedraadssystemen met HF-applicaties 120 V
Type TKS-B
|Art.nr. 5097976
|EAN 4012195578277
Art.nr. / Type
5097976 / TKS-B
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
120 V
Maximale continuspanning DC
170 V
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
TKS-B: overspanningsbeveiliging voor meet-, besturings- en regeltechniek en voor telecommunicatiesystemen
• Basisbeveiliging voor de bliksembeveiligingspotentiaalvereffening
• Hoog impulsafleidvermogen 6 kA (10/350)
• Met montagevriendelijke, schroefloze, aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdeelkast.
• Basisbeveiliging voor de bliksembeveiligingspotentiaalvereffening
• Hoog impulsafleidvermogen 6 kA (10/350)
• Met montagevriendelijke, schroefloze, aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdeelkast.
Technische gegevens
Technische gegevens
| Aantal polen | 2 |
|---|---|
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | <950 V |
| Beschermingsniveau ader - aarde | <600 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Capaciteit (ader-ader) | <10 pF |
| Capaciteit (ader-aarde) | <10 pF |
| Aarding via: | Aansluitleiding |
| Isolatieweerstand | >1 GΩ |
| Afscherming aansluiting | nee |
| Piekstroombestendigheid ader - ader | C2: 18 kV / 9 kA |
| Piekstroombestendigheid ader - aarde | C2: 18 kV / 9 kA |
| Totale afleidstroom (10/350) | D1: 6 kA |
| Totale afleidstroom (8/20) | 18 kA |
| Nominale belastingsstroom DC | 20 A |
| Nominale belastingsstroom AC | 14 A |
| Maximale continuespanning AC | 120 V |
| Maximale continuspanning DC | 170 V |
| Grensfrequentie | 250 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| LPZ | 0→2 |
| Invoegdemping (insertion loss) | 3 dB @ 250 MHz dB |

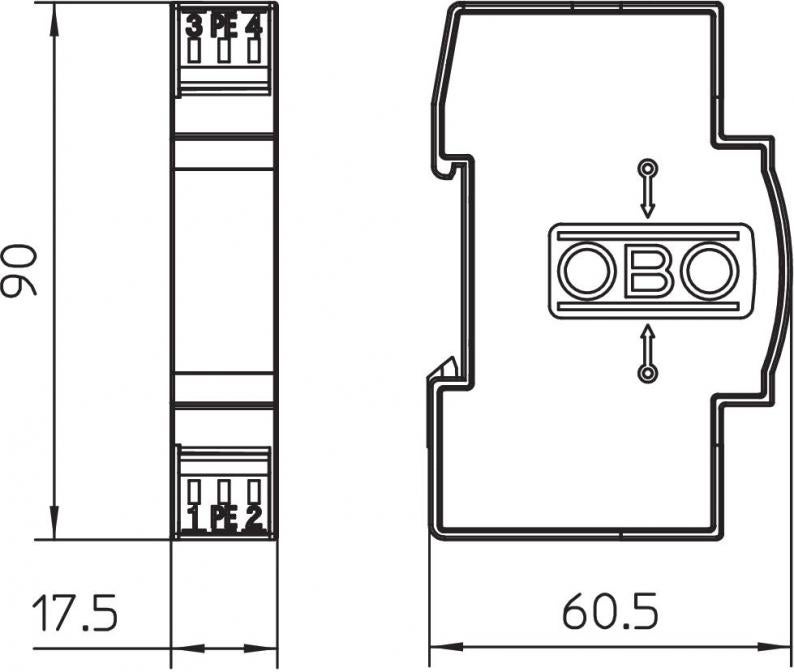

| Aantal modules TE (17,5 mm) | 1 |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 120V AC |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2006 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2006 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
