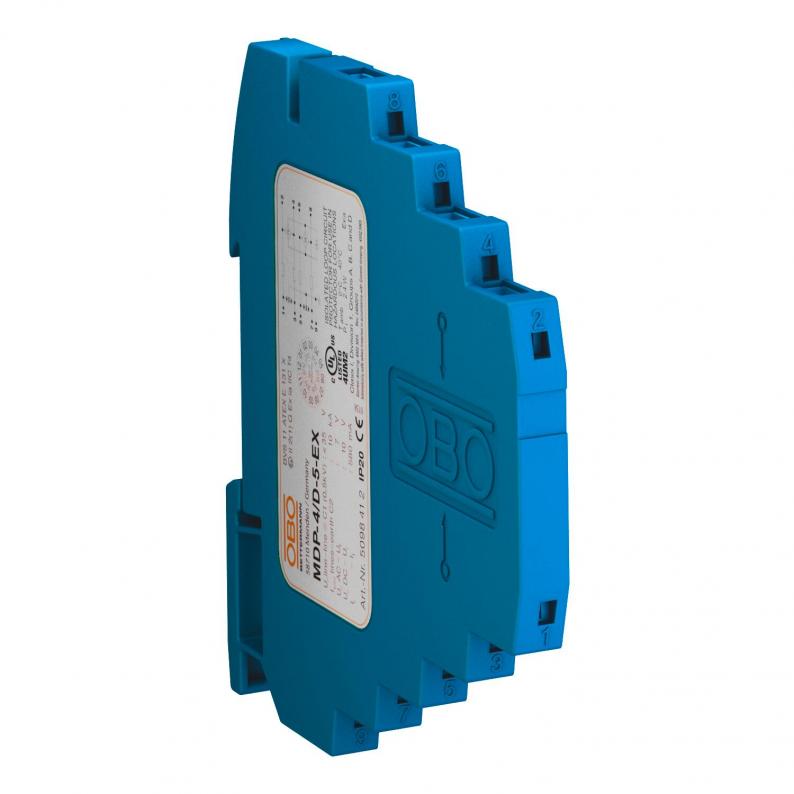

Standaard beveiliging, 4-polig, uitvoering 5 V
Type MDP-4 D-5-EX
|Art.nr. 5098412
|EAN 4012195848516
Art.nr. / Type
5098412 / MDP-4 D-5-EX
Aantal polen
4
Steeksysteem
Klem
Maximale continuespanning AC
7 V
Maximale continuspanning DC
10 V
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Bliksembarrière voor intrinsiekveilige meetcircuits
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Hoog frequentiebereik van 0-100 MHz
• ATEX-toelating: II 2(1) G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL-gecertificeerd (4UM2)
Toepassing: universele toepassing op 35 mm montagerail in elke standaard verdelerkast.
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Hoog frequentiebereik van 0-100 MHz
• ATEX-toelating: II 2(1) G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL-gecertificeerd (4UM2)
Toepassing: universele toepassing op 35 mm montagerail in elke standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Telefoon/telecommunicatiecontact | nee |
| Signalering op het apparaat | geen |
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | < 35 V |
| Beschermingsniveau ader - aarde | <800 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 2,35 Ω ± 5 % |
| Nominale spanning | 5 V |
| Capaciteit (ader-ader) | < 40 pF |
| Aarding via: | DIN-rail |
| Isolatieweerstand | >100 MΩ |
| Afscherming aansluiting | ja |
| Afscherming | direct |
| Piekstroombestendigheid ader - ader | C1: 0,5 KV / 0,25 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 5 KV / 2,5 kA (8/20µs) |
| Totale afleidstroom (10/350) | D1: 2 kA |
| Totale afleidstroom (8/20) | 10 kA |
| Ex-toelating | II 2(1)G Ex ia [ia Ga] IIC T4 Gb |
| Nominale belastingsstroom DC | 0,58 A |
| Nominale belastingsstroom AC | 0,4 A |
| Afleiderbewaking | nee |
| Maximale continuespanning AC | 7 V |
| Maximale continuspanning DC | 10 V |
| Toelatingen | UL |
| Grensfrequentie | 100 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Invoegdemping (insertion loss) | ≤3 dB |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 1,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 5V |
| Kleur | blauw |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1887 kg CO2e / 1 Stuk |
|---|
