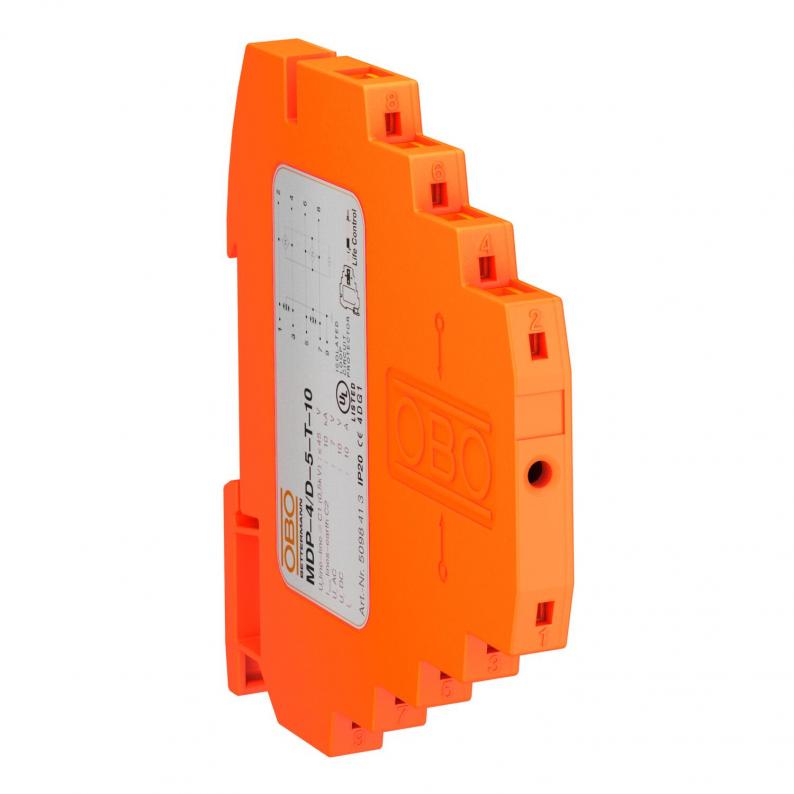

Standaard beveiliging, 4-polig, uitvoering 5 V
Type MDP-4 D-5-T-10
|Art.nr. 5098413
|EAN 4012195625124
Art.nr. / Type
5098413 / MDP-4 D-5-T-10
Aantal polen
4
Steeksysteem
Klem
Maximale continuespanning AC
7 V
Maximale continuspanning DC
10 V
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Bliksembarrière met testfunctie; uitvoering 5 V
• Nominale belastingsstroom 10 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
• Nominale belastingsstroom 10 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Signalering op het apparaat | Uitleesbaar |
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | <45 V |
| Beschermingsniveau ader - aarde | <800 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Nominale spanning | 5 V |
| Capaciteit (ader-ader) | < 40 pF |
| Aarding via: | DIN-rail |
| Isolatieweerstand | >10 MΩ |
| Afscherming aansluiting | ja |
| Afscherming | direct |
| Piekstroombestendigheid ader - ader | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Totale afleidstroom (10/350) | D1: 2 kA |
| Totale afleidstroom (8/20) | 10 kA |
| Nominale belastingsstroom DC | 10 A |
| Nominale belastingsstroom AC | 0,7 A |
| Maximale continuespanning AC | 7 V |
| Maximale continuspanning DC | 10 V |
| Toelatingen | UL |
| Grensfrequentie | 100 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Impulsstroom | 2 kA |
| Invoegdemping (insertion loss) | ≤3 dB |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 1,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 5V |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2969 kg CO2e / 1 Stuk |
|---|
