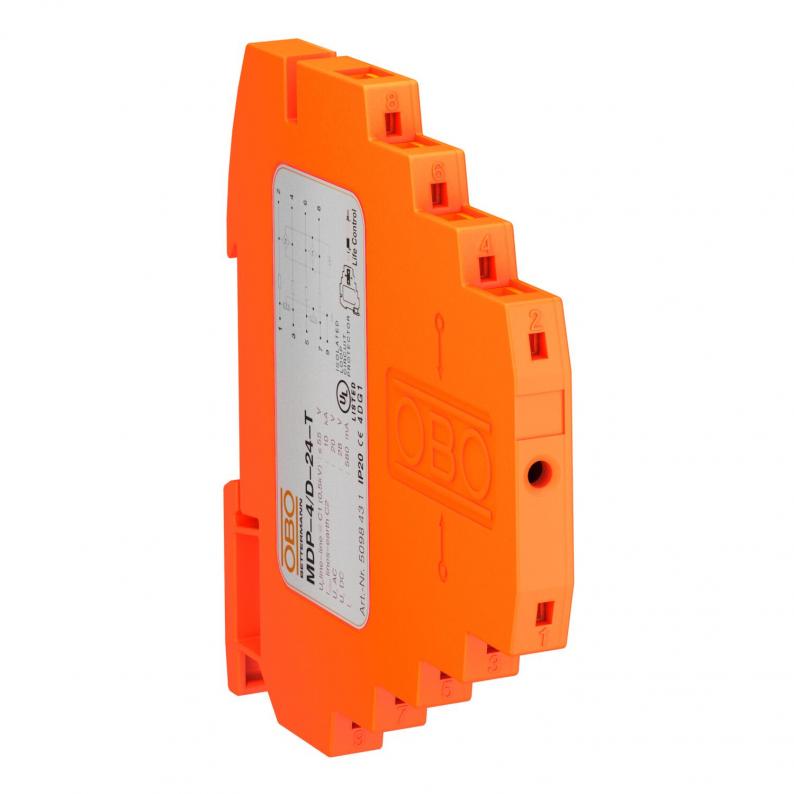

Standaard beveiliging, 4-polig, uitvoering 24 V
Type MDP-4 D-24-T
|Art.nr. 5098431
|EAN 4012195406884
Art.nr. / Type
Aantal polen
Maximale continuespanning AC
Maximale continuspanning DC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Bliksembarrière met testfunctie; uitvoering 24 V
• Nominale belastingsstroom 0,58 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
• Nominale belastingsstroom 0,58 A
• Beveiliging voor meeraderige systemen
• Directe afschermingsaarding en met schroefloze aansluitklemmen
• Plaatsbesparende breedte van slechts 8,7 mm
• Beveiligingsschakeling testbaar met Life Control
• Hoge bandbreedte tot 100 MHz
• UL-gecertificeerd (4DG1)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Telefoon/telecommunicatiecontact | nee |
| Signalering op het apparaat | Uitleesbaar |
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | <55 V |
| Beschermingsniveau ader - aarde | <800 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Beschermingsniveau @ C1 | <65 V |
| Standaard weerstand per ader | 2,35 Ω ± 5 % |
| Nominale spanning | 24 V |
| Capaciteit (ader-ader) | <40 pF |
| Capaciteit (ader-aarde) | <40 pF |
| Aarding via: | DIN-rail |
| Explosieveilige uitvoering | nee |
| Isolatieweerstand | >100 MΩ |
| Afscherming aansluiting | ja |
| Afscherming | direct |
| Piekstroombestendigheid ader - ader | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 5 kV / 2,5 kA (8/20µs) |
| Totale afleidstroom (10/350) | D1: 2 kA |
| Totale afleidstroom (8/20) | 10 kA |
| Nominale belastingsstroom DC | 0,58 A |
| Nominale belastingsstroom AC | 0,4 A |
| Afleiderbewaking | nee |
| Maximale continuespanning AC | 20 V |
| Maximale continuspanning DC | 28 V |
| Toelatingen | UL |
| Grensfrequentie | 100 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Invoegdemping (insertion loss) | ≤3 dB |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 1,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 24V |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2956 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,2956 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Aantal polen
Steeksysteem
Maximale continuespanning AC
Maximale continuspanning DC
Art.nr.
MDP-2 D-24-T
2
Klem
20
28
5098422
MDP-3 D-24-T
3
Klem
20
28
5098427
MDP-4 D-24-T
4
Klem
20
28
5098431
