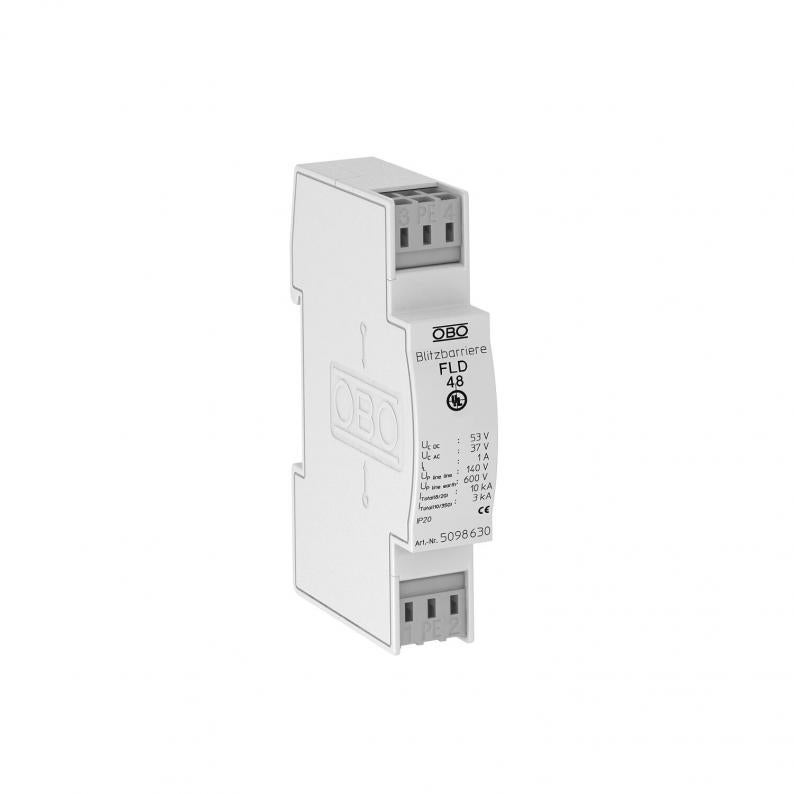

Midden- en fijnbeveiliging FLD voor dubbeladersystemen 48 V
Type FLD 48
|Art.nr. 5098630
|EAN 4012195578390
Art.nr. / Type
Maximale continuespanning AC
Maximale continuspanning DC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsbeveiliging voor de toepassing in de meet-, besturings- en regeltechniek
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met inductieve ontkoppeling in aftakking (hierdoor niet weerstandsverhogend)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met inductieve ontkoppeling in aftakking (hierdoor niet weerstandsverhogend)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 2 |
|---|---|
| Telefoon/telecommunicatiecontact | nee |
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | <140 V |
| Beschermingsniveau ader - aarde | <600 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Capaciteit (ader-ader) | <10 nF |
| Capaciteit (ader-aarde) | <1 nF |
| Aarding via: | Klem |
| Explosieveilige uitvoering | nee |
| Isolatieweerstand | > 10 MΩ |
| Afscherming aansluiting | nee |
| Standaard inductiviteit per ader | 120 µH ± 20 % |
| Piekstroombestendigheid ader - ader | C2: 5 kV / 2,5 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 10 kV / 5 kA (8/20µs) |
| Totale afleidstroom (10/350) | D1: 3 kA |
| Totale afleidstroom (8/20) | 10 kA |
| Nominale belastingsstroom DC | 1 A |
| Nominale belastingsstroom AC | 0,7 A |
| Maximale continuespanning AC | 37 V |
| Maximale continuspanning DC | 53 V |
| Nominale afleidstootstroom (8/20 μs) | 5 kA |
| Toelatingen | UL |
| Grensfrequentie | 0,18 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 0→3 |
| Impulsstroom | 1,5 kA |
| Invoegdemping (insertion loss) | 3 dB @ 180 kHz dB |

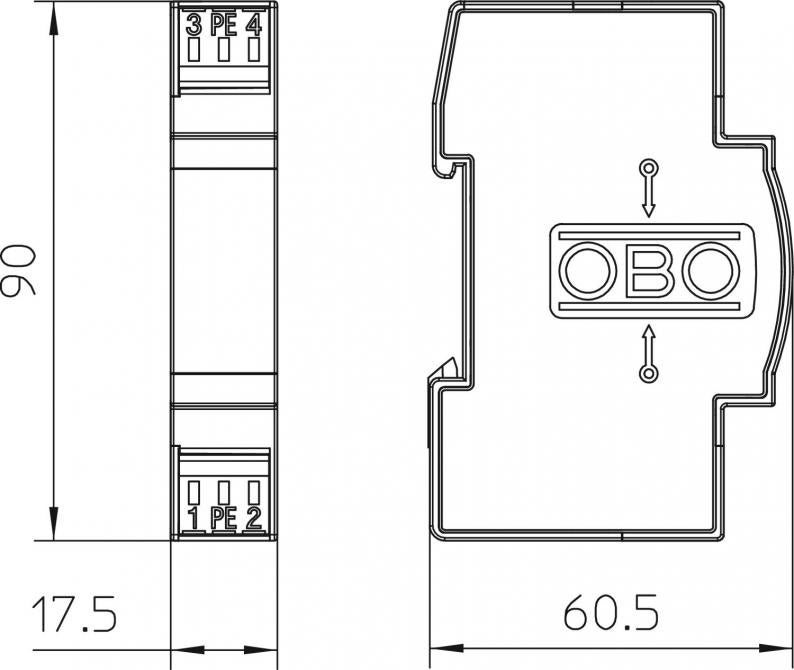

| Aantal modules TE (17,5 mm) | 1 |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 48V AC |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2773 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Aantal polen
Steeksysteem
Maximale continuespanning AC
Maximale continuspanning DC
Art.nr.
FLD 5
2
Klem
5
8
5098600
FLD 12
2
Klem
9
13
5098603
FLD 24
2
Klem
19
28
5098611
FLD 48
2
Klem
37
53
5098630
Maximale continuespanning AC
Maximale continuspanning DC
FLD 5
Art.nr.
5098600
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
5
Maximale continuspanning DC
8
FLD 12
Art.nr.
5098603
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
9
Maximale continuspanning DC
13
FLD 24
Art.nr.
5098611
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
19
Maximale continuspanning DC
28
FLD 48
Art.nr.
5098630
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
37
Maximale continuspanning DC
53
