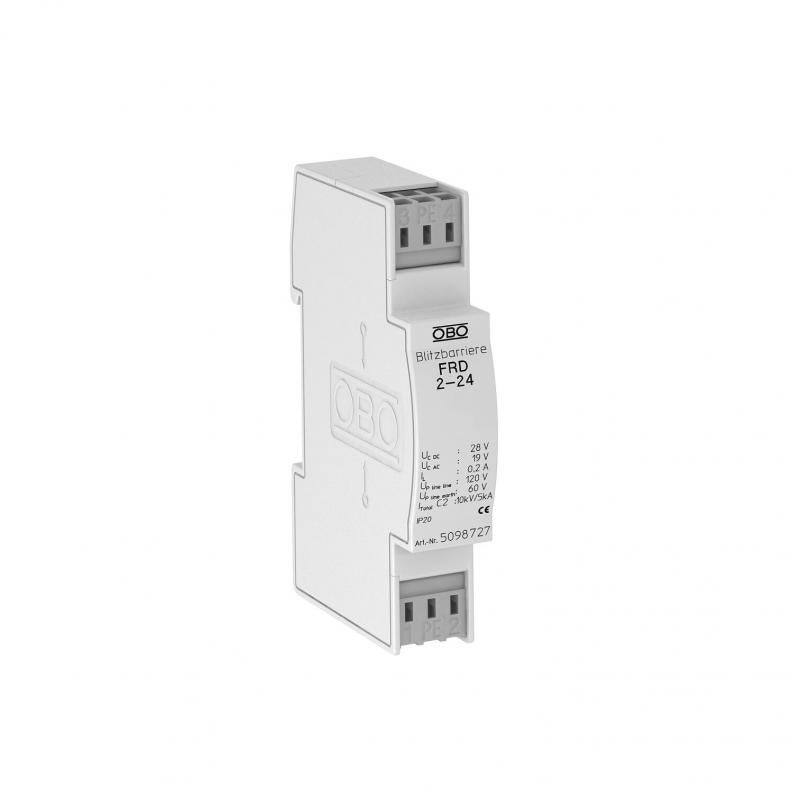

Midden- en fijnbeveiliging FRD 2 voor dubbeladersystemen 24 V
Type FRD 2-24
|Art.nr. 5098727
|EAN 4012195578420
Art.nr. / Type
5098727 / FRD 2-24
Aantal polen
2
Steeksysteem
Klem
Maximale continuespanning AC
19 V
Maximale continuspanning DC
28 V
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsbeveiliging voor de toepassing in de meet-, besturings- en regeltechniek
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met ohmse ontkoppeling in aftakking (hiermee moet rekeningen worden gehouden bij laag-ohmige systemen)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
• Midden- en fijnbeveiliging
• Standaard uitvoering voor dubbeladersystemen
• Tweetraps veiligheidsschakeling
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
• Met ohmse ontkoppeling in aftakking (hiermee moet rekeningen worden gehouden bij laag-ohmige systemen)
Toepassing: universeel gebruik op 35 mm DIN-rail in iedere standaard verdelerkast.
Technische gegevens
Technische gegevens
| Aantal polen | 2 |
|---|---|
| Telefoon/telecommunicatiecontact | nee |
| Steeksysteem | Klem |
| Beschermingsniveau ader - ader | <120 V |
| Beschermingsniveau ader - aarde | <60 V |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 15 Ω ± 10 % |
| Nominale spanning | 24 V |
| Capaciteit (ader-ader) | <10 nF |
| Capaciteit (ader-aarde) | <10 nF |
| Aarding via: | Klem |
| Explosieveilige uitvoering | nee |
| Isolatieweerstand | >10 MΩ |
| Afscherming aansluiting | nee |
| Piekstroombestendigheid ader - ader | C2: 5 kV / 2,5 kA (8/20µs) |
| Piekstroombestendigheid ader - aarde | C2: 5 kV / 2,5 kA (8/20µs) |
| Totale afleidstroom (8/20) | 5 kA |
| Nominale belastingsstroom DC | 0,2 A |
| Nominale belastingsstroom AC | 0,14 A |
| Afleiderbewaking | nee |
| Maximale continuespanning AC | 19 V |
| Maximale continuspanning DC | 28 V |
| Nominale afleidstootstroom (8/20 μs) | 2,5 kA |
| SPD conform NEN-EN-IEC 61643-21 | klasse II+III / C2+C1 |
| Kategorie | Typ 2+3 / C2+C1 |
| LPZ | 1→3 |
| Invoegdemping (insertion loss) | 3 dB @ 1 MHz dB |
| Aantal modules TE (17,5 mm) | 1 |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 24V AC |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 2,5 mm² |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,3121 kg CO2e / 1 Stuk |
|---|
