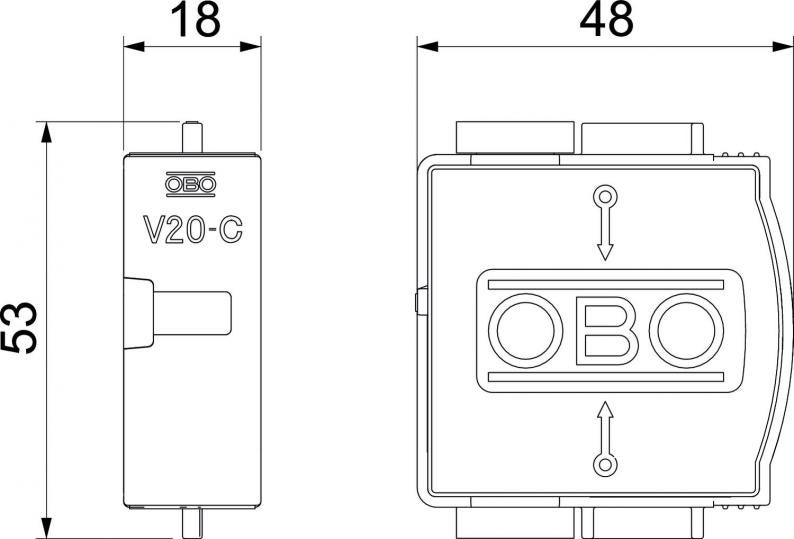

Module overspanningsafleider 320 V

Art.nr. 5099848 | EAN 4012195570318

1
IP20
Terug naar overzicht
Productbeschrijving
Productbeschrijving

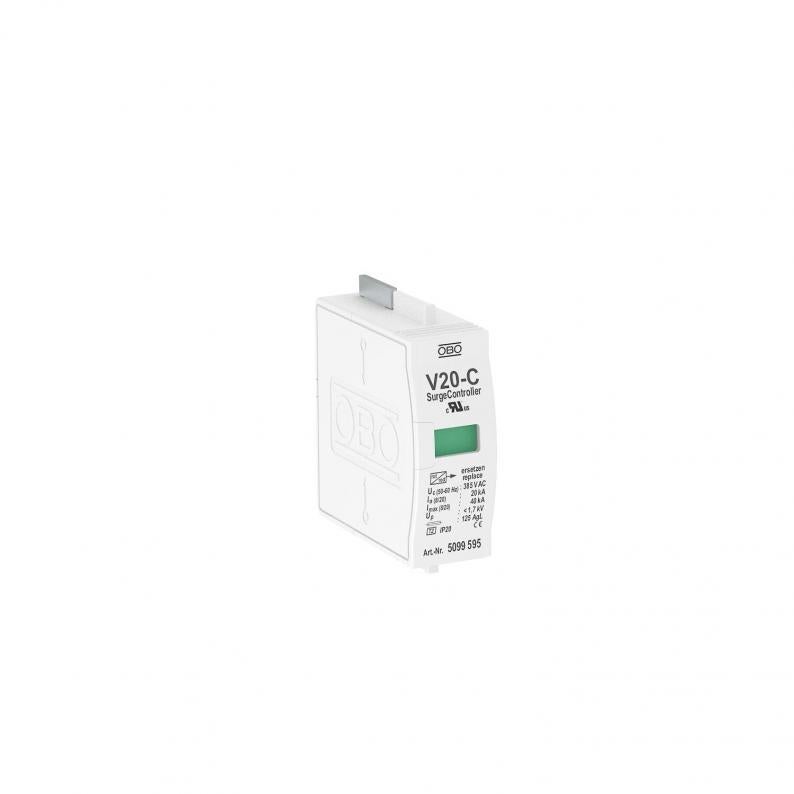

Module - type 2 overspanningsafleider



• Stekerbare module, kan zonder gereedschap van het chassisdeel worden losgemaakt

• Incl. thermische beveiliging en optische defectindicatie

• Hoog afleidvermogen bij lange levensduur
* Compleet = module en bodemdeel
  • Rusland, GOST The State Committee for Standards
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Boedapest, Hongarije
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • EurAsian Conformity
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 1 naar 2
Technische gegevens

Technische gegevens

Aanspreektijd <25 ns
Aderdoorsnede flexibel (soepel) min. 25 mm²
Afleidstroom (8/20 µs) [totaal] 20 kA
Afstandssignalisatie nee
Bedrijfstemperatuur max. 80 °C
Bedrijfstemperatuur min. -40 °C
Beschermingsgraad IP20
CO2-voetafdruk (GWP) van wieg tot poort 0,1799 kg CO2e / 1 Stuk
Dimensie 320V
Doorsnede geleider vast (een-/meeraderig) max. 35 mm²
Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm²
Geïntegreerde voorzekering nee
LPZ 1→2
Max. netzijdige overstroombeveiliging 125
Maximale afleidstootstroom (8/20 μs) 40 kA
Maximale continuespanning AC 320 V
Maximale continuspanning DC 420 V
Maximale voorverzekering 125 A
Montagetype Op basiselement
Netvorm TN
Nominale afleidstootstroom (8/20 μs) 20 kA
Nominale afleidstootstroom (8/20 μs) [L-N] 20 kA
Nominale spanning AC (50/60 Hz) 230 V
Signalering op het apparaat optisch
SPD conform NEN-EN-IEC 61643-1 klasse II
SPD volgens EN 61643-11 Type 2
Temperatuurbereik max. 80 °C
Temperatuurbereik min. -40 °C
Testklasse type 2 ja
Uitblazend nee
Uitvoering 1-polige varistor; 320 V
Uitvoering van de polen 1
Alle typen

Alle typen

Type Uitvoering van de polen Maximale continuespanning AC Beschermingsgraad Art.nr. Aantal kl. VKE
V20-C 0-280 1 280 V IP20 5099609
1 Stuks
V20-C 0-320 1 320 V IP20 5099848
1 Stuks
