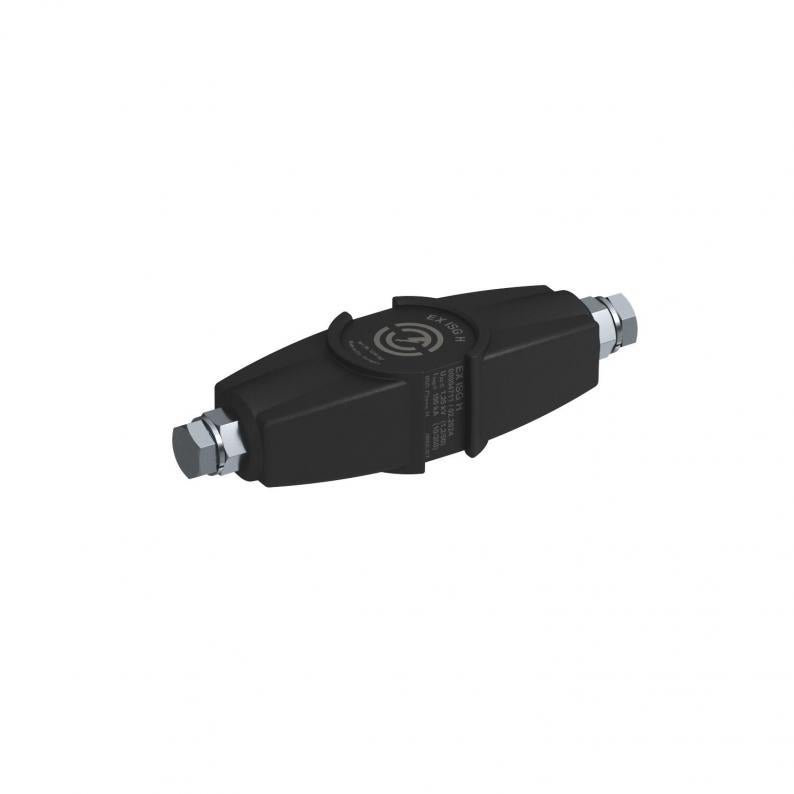

Scheidingsvonkbaan EX ISG H
Type EX ISG H
|Art.nr. 5240030
|EAN 4012196517381
Art.nr. / Type
Impulsstroom
Nominale afleidstroom
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
• Scheidingsvonkbaan conform NEN-EN-IEC 62561-3
• Ex-certificering conform ATEX
• Markering conform NEN-EN-IEC 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certificering conform IECEx
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-31: Ex tb IIIC T80 °C Db IP67
Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen bijv. in kathodische corrosie-beschermde (KKS) systemen.
• Ex-certificering conform ATEX
• Markering conform NEN-EN-IEC 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certificering conform IECEx
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-31: Ex tb IIIC T80 °C Db IP67
Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen bijv. in kathodische corrosie-beschermde (KKS) systemen.
Technische gegevens
Technische gegevens
| Aanspreekwisselspanning | 0,56 kV |
|---|---|
| Beschermingsgraad | IP65/67 |
| Explosieveilige uitvoering | ja |
| Ontstekingsklasse | Drukvaste inkapseling |
| Aansluiting | Metrisch |
| Materiaal van de aansluiting | Spuitgietzink |
| Bliksemstroombestendigheid | H/100 kA |
| Nominale staande wisselspanning | 250 V |
| Nominale staande gelijkspanning | 354 V |
| Nominale aanspreekstootspanning | 1,25 kV |
| ROHS-conform | ja |
| Aansluitkabellengte | 0 m |
| Impulsstroom | 100 kA |
| Nominale afleidstroom | 100 kA |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 60 °C |
| Dimensie | 160x45x35 |
| Materiaal | Smeltlijm |
| Kleur | zwart |
| Productserie | Ex |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 2,1762 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 2,1762 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (4)
Certificaten (4)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Impulsstroom
Nominale afleidstroom
Art.nr.
EX ISG H
100
100
5240030
EX ISG H 350
100
100
5240031
EX ISG H
Art.nr.
5240030
Impulsstroom
100
Nominale afleidstroom
100
EX ISG H 350
Art.nr.
5240031
Impulsstroom
100
Nominale afleidstroom
100
