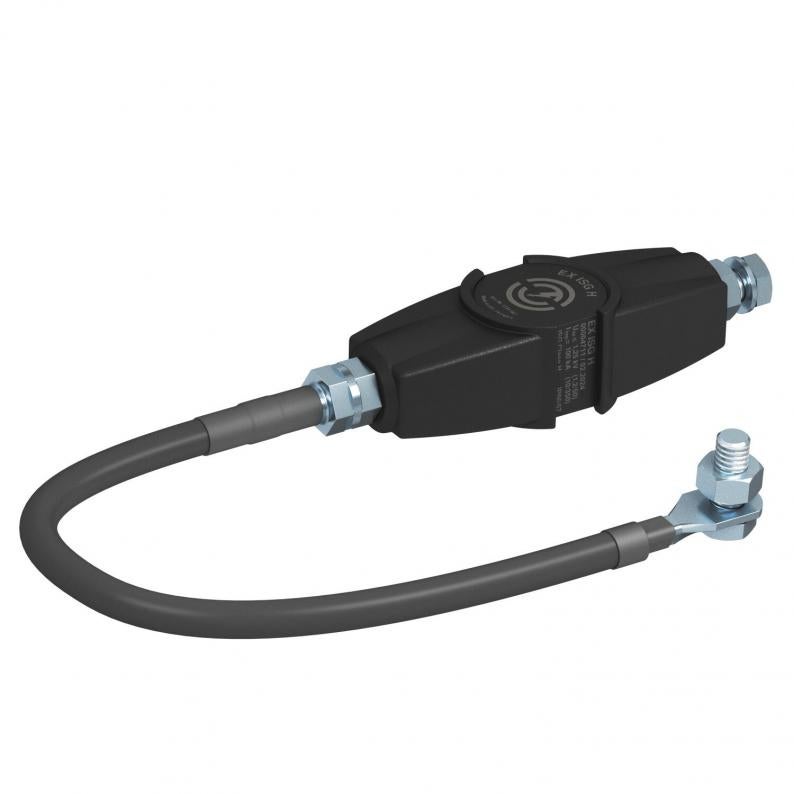

Scheidingsvonkbaan EX ISG H, met 1 leiding
Type EX ISG H 350
|Art.nr. 5240031
|EAN 4012196521180
Art.nr. / Type
Impulsstroom
Nominale afleidstroom
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
• Scheidingsvonkbaan conform NEN-EN-IEC 62561-3
• Ex-certificering conform ATEX
• Markering conform NEN-EN-IEC 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certificering conform IECEx
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-31: Ex tb IIIC T80 °C Db IP67
Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen bijv. in kathodische corrosie-beschermde (KKS) systemen.
• Ex-certificering conform ATEX
• Markering conform NEN-EN-IEC 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-certificering conform IECEx
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-certificering conform INMETRO
• Markering conform NEN-EN-IEC 60079-0/-1: Ex db IIC T6 Gb
• Markering conform NEN-EN-IEC 60079-31: Ex tb IIIC T80 °C Db IP67
Toepassing: zones 1/21 en 2/22 in mogelijk explosieve omgevingen voor indirecte overbrugging van isolerende flenzen en isolerende schroefverbindingen bijv. in kathodische corrosie-beschermde (KKS) systemen.
Technische gegevens
Technische gegevens
| Aanspreekwisselspanning | 0,56 kV |
|---|---|
| Beschermingsgraad | IP65/67 |
| Explosieveilige uitvoering | ja |
| Ontstekingsklasse | Drukvaste inkapseling |
| Aansluiting | Metrisch |
| Materiaal van de aansluiting | Spuitgietzink |
| Bliksemstroombestendigheid | H/100 kA |
| Nominale staande wisselspanning | 250 V |
| Nominale staande gelijkspanning | 354 V |
| Nominale aanspreekstootspanning | 1,25 kV |
| ROHS-conform | ja |
| Aansluitkabellengte | 0,35 m |
| Impulsstroom | 100 kA |
| Nominale afleidstroom | 100 kA |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 60 °C |
| Dimensie | 350mm |
| Materiaal | Smeltlijm |
| Productserie | Ex |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 2,63 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 2,63 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
