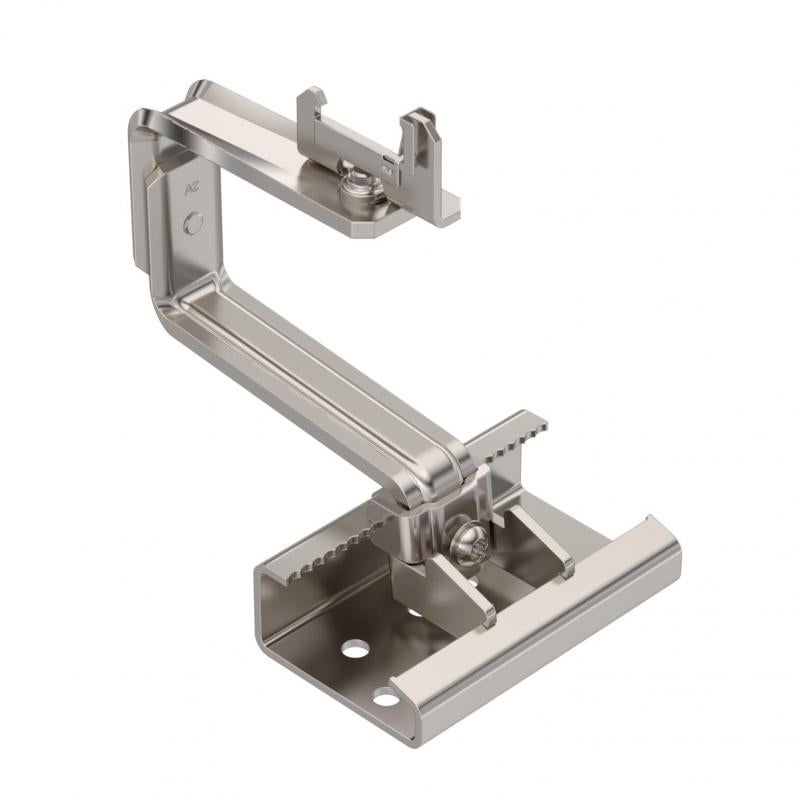

Universele dakhaak voor PV-modulemontage, pannendak

Universele dakhaak voor PV-modulemontage, pannendak

Type DHU A2
|
Art.nr. 5901410
|
EAN 4012197368685
Alle uitvoeringen weergeven
Art.nr. / Type

Kl. vpe: 10 Stuks

Stuks

Beschrijving

Dakhaak voor monteren van fotovoltaïsche modules op schuine daken in combinatie met draagprofiel TP 45 Geschikt voor pannendaken. Vergrendelbare bevestiging op draagprofiel. Montage op dakspanten met schijfkopschroeven TKS. Dakhaak kan horizontaal en verticaal via schroefkoppelingen traploos worden ingesteld, passende sleutel Torx 40. Hoogte-instelling in de omgeving van de daklat van 40-54 mm, verstelmogelijkheid zijkant tot 76 mm, hoogte-verstelling van het draagprofiel tot 18 mm.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig van gerecycled karton

Technische gegevens

Afmetingen

Breedte120 mm

Technische gegevens

Materiaaldikte6 mm
Met montageplaatja
Verstelbaarja
Hellinghoek min.90 °
Hellinghoek max.0 °
ROHS-conformja
Dimensie140x197x144
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4301
Kleurroestvrij staal
Geschikt voor bevestiging zonnepanelen-dak-/gevelbevestigingBevestiging op een schuin dak
Geschikt voor dakmateriaalDakpan
Breedte bevestigingsplaat75 mm
Lengte bevestigingsplaat120 mm
Hoogte bevestigingsplaat36 mm
Dakdoordringing noodzakelijkja
Oriëntatiehorizontaal/verticaal
VerankeringBouten
ProductserieMagic PV Pitch

Milieugegevens

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort6,9457 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)6,9457 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Toebehoren

Systeemtoebehoren
Montagetoebehoren
Type
TP 45 2350 ALU

Kl. vpe: 4 Stuks

Stuks

Type
TP 45 4700 ALU

Kl. vpe: 4 Stuks

Stuks

Type
TP 45 4700 ALU S

Kl. vpe: 4 Stuks

Stuks
