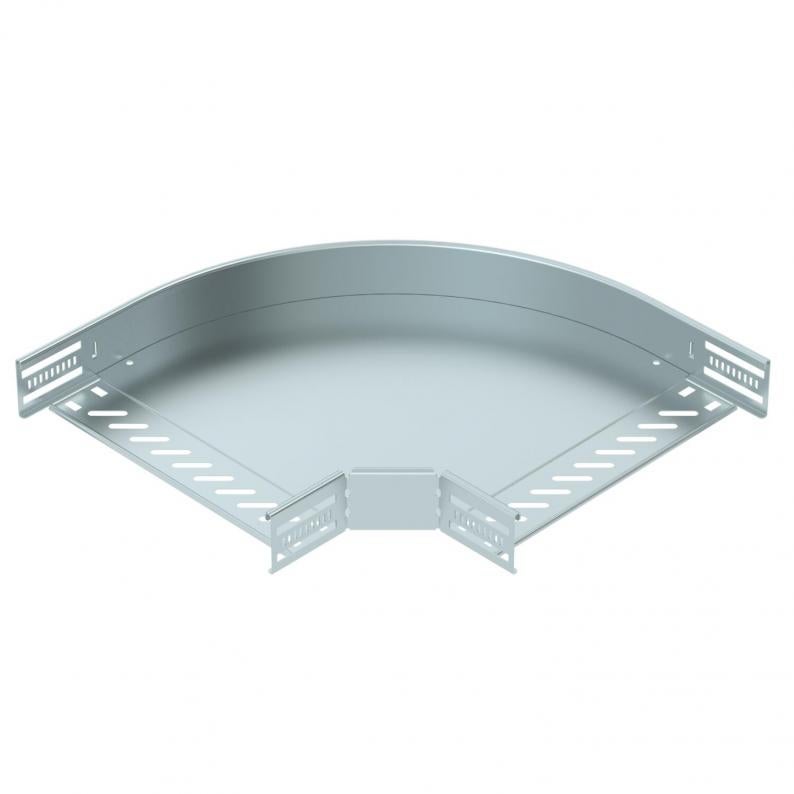

90°-bocht 60 FS
Type RB 90 630 FS
|Art.nr. 6036566
|EAN 4012197343194
Art.nr. / Type
Breedte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
90°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 60 mm Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Breedte | 300 mm |
|---|---|
| Hoogte | 60 mm |
| Maat B | 300 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,8 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Materiaaldikte bodemplaat | 0,8 mm |
| Afbuiging (hoek) | 90° |
| Richtingsverandering | Horizontaal |
| Met bovenstuk | nee |
| Uitvoering | Bocht star |
| Plaatdikte | 1,25 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 60x300 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Type verbinder kabeldraagsysteem | geschroefd/geklemd |
| Geadviseerd aantal schroeven | 14 St. |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 4,3815 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (4)
Handleidingen en help (5)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Kleur
Art.nr.
RB 90 610 FS
100
bandverzinkt
Staal
zink
6036560
RB 90 615 FS
150
bandverzinkt
Staal
zink
6036562
RB 90 620 FS
200
bandverzinkt
Staal
zink
6036564
RB 90 630 FS
300
bandverzinkt
Staal
zink
6036566
RB 90 640 FS
400
bandverzinkt
Staal
zink
6036568
RB 90 650 FS
500
bandverzinkt
Staal
zink
6036570
RB 90 660 FS
600
bandverzinkt
Staal
zink
6036572
