Kabelgoot RKS-Magic® 60 A2
Type RKSM 640 A2
|Art.nr. 6047691
|EAN 4012195706205
Art.nr. / Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

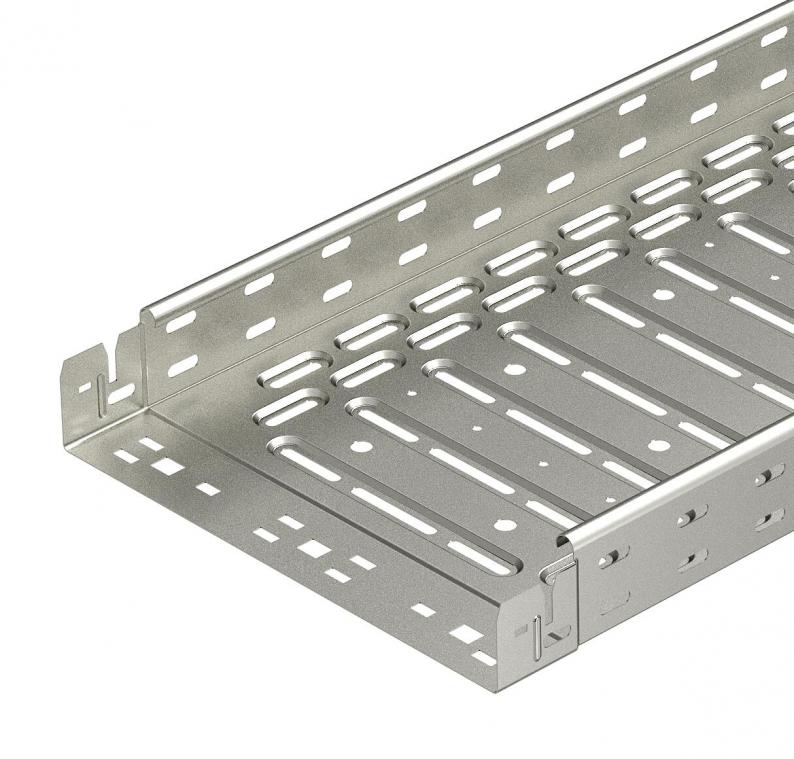

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 60 mm |
| Maat y | 350 mm |
| Maat B | 400 mm |
| Maat t | 200 mm |
| Maat x | 300 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 238 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,9 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 23800 mm² |
| Met bovenstuk | nee |
| Bodemperforatie | 1 |
| Dimensie | 60x400x3050 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 2,1 kN/m |
|---|---|
| Steunafstand 1,5 m | 1,35 kN/m |
| Steunafstand 2,0 m | 0,9 kN/m |
| Steunafstand 2,5 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 18,7824 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 18,7824 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (5)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
RKSM 610 A2
3050
100
60
ja
0,75
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6047613
RKSM 620 A2
3050
200
60
ja
0,75
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6047640
RKSM 630 A2
3050
300
60
ja
0,75
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6047656
RKSM 640 A2
3050
400
60
nee
0,9
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6047691
RKSM 650 A2
3050
500
60
nee
0,9
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6047721
RKSM 660 A2
3050
600
60
nee
0,9
blank, nabehandeld
Roestvast staal 1.4301
roestvrij staal
6047737
