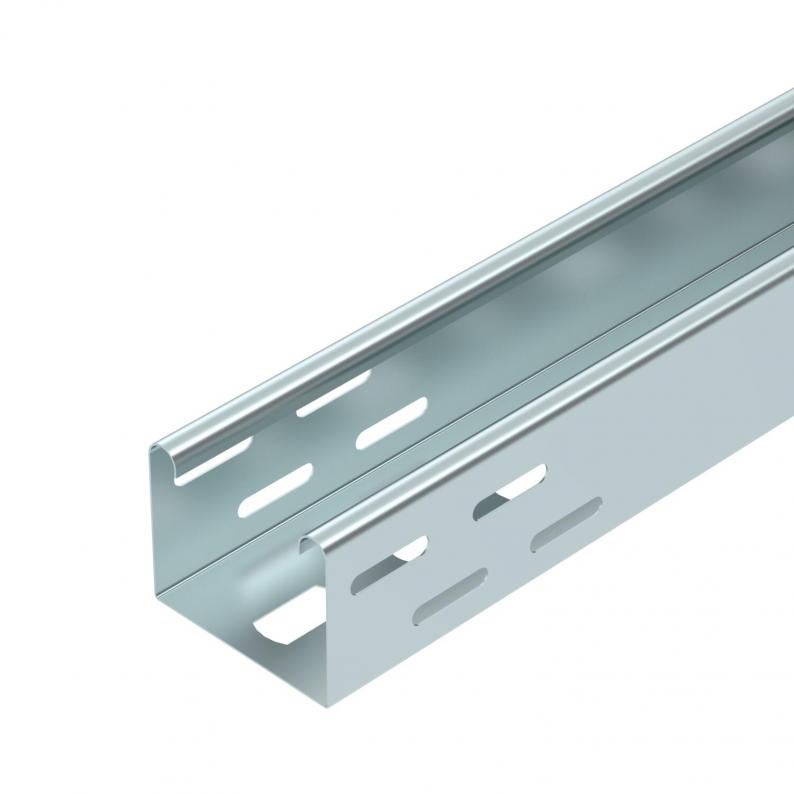

Armatuurkabelgoot FS
Type LTR 3000 FS
|Art.nr. 6055810
|EAN 4012196943876
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Armatuurkabelgoot met geperforeerde bodem ter bevestiging van verlichting en voor de doorvoer van leidingen.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Bij de witte uitvoering betreft het een coating op het zichtbare oppervlak.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 75 mm |
| Hoogte | 60 mm |
Technische gegevens
| Zijperforatie | ja |
|---|---|
| Uitvoering verbinder | zonder verbinder |
| Nuttige doorsnede | 42 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,75 mm |
| Montagegat in bodem | ja |
| Dimensie | 60x75x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 0,8 kN/m |
|---|---|
| Steunafstand 2,0 m | 0,55 kN/m |
| Steunafstand 2,5 m | 0,35 kN/m |
| Steunafstand 3,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 2,7973 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,7973 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 6358810
Centrale ondersteuning armatuurkabelgoot FSType
MAH LTR FS
Kl. vpe: 25 Stuks
25Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (2)
Productfoto's (3)
Uitvoeringen
Type
Lengte
Breedte
Plaatdikte
Oppervlak
Materiaal
Art.nr.
LTR 3000 FS
3000
75
0,75
bandverzinkt
Staal
6055810
LTR 6000 FS
6000
75
0,75
bandverzinkt
Staal
6055812
Lengte
LTR 3000 FS
Art.nr.
6055810
Lengte
3000
Breedte
75
Plaatdikte
0,75
Oppervlak
bandverzinkt
Materiaal
Staal
LTR 6000 FS
Art.nr.
6055812
Lengte
6000
Breedte
75
Plaatdikte
0,75
Oppervlak
bandverzinkt
Materiaal
Staal
