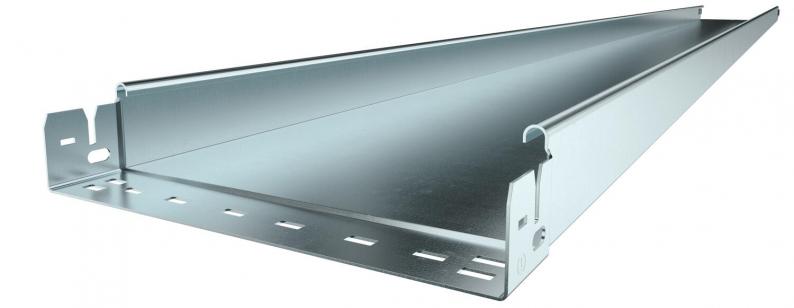

Kabelgoot SKS-Magic® 60 ongeperforeerd FS
Type SKSMU 620 FS
|Art.nr. 6059692
|EAN 4012195829867
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 60 mm |
| Maat B | 200 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 118 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 11800 mm² |
| Met bovenstuk | nee |
| Dimensie | 60x200x3050 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Effectieve lengte | 3000 mm |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,5 m | 2,6 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,9 kN/m |
| Steunafstand 2,5 m | 1,1 kN/m |
| Steunafstand 3,0 m | 0,55 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 9,2921 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,2921 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSMU 610 FS
3050
100
60
nee
1,5
bandverzinkt
Staal
zink
6059688
SKSMU 615 FS
3050
150
60
nee
1,5
bandverzinkt
Staal
zink
6059690
SKSMU 620 FS
3050
200
60
nee
1,5
bandverzinkt
Staal
zink
6059692
SKSMU 630 FS
3050
300
60
nee
1,5
bandverzinkt
Staal
zink
6059694
SKSMU 640 FS
3050
400
60
nee
1,5
bandverzinkt
Staal
zink
6059696
SKSMU 650 FS
3050
500
60
nee
1,5
bandverzinkt
Staal
zink
6059698
SKSMU 660 FS
3050
600
60
nee
1,5
bandverzinkt
Staal
zink
6059700
