AZ-minikanaal 100 A2

AZ-minikanaal 100 A2

Type AZK 100 A2
Art.nr. 6075304
EAN 4012196069255
Alle uitvoeringen weergeven
Art.nr. / Type
6075304 / AZK 100 A2
Lengte
3000 mm
Breedte
100 mm
Functiebehoud
nee
Plaatdikte
1,5 mm

Kl. vpe: 3 m

m

Beschrijving

AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

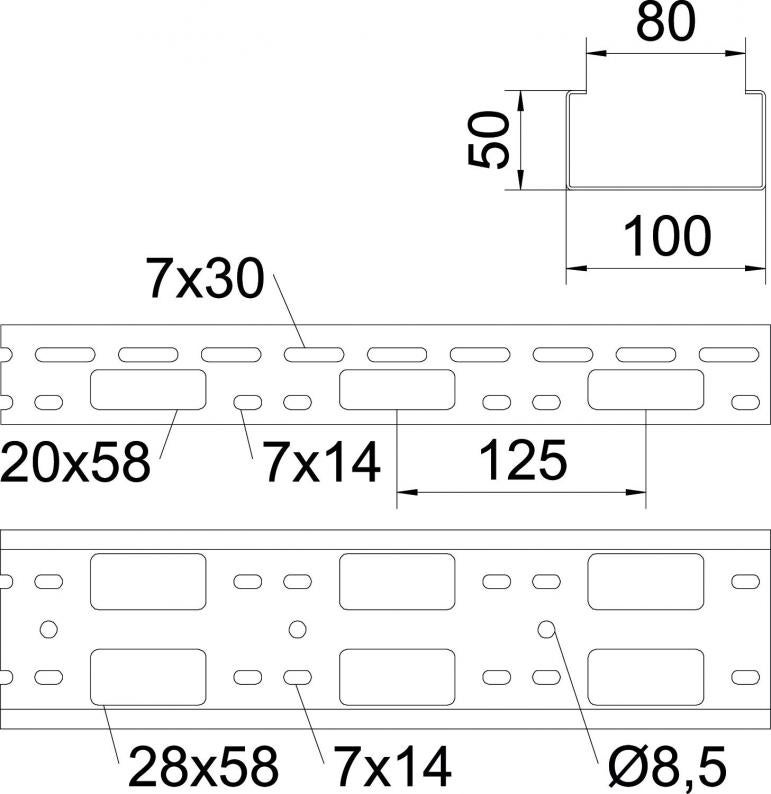

Afmetingen

Lengte3000 mm
Breedte100 mm
Hoogte50 mm
Maat B100 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringnee
Nuttige doorsnede50 cm²
Roestvast staal, gebeitstnee
Plaatdikte1,5 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede5000 mm²
ROHS-conformja
Dimensie50x100x3000
Oppervlakblank, nabehandeld
MateriaalRoestvast staal 1.4301
Kleurroestvrij staal
ProductserieAZK Series

Belastingen

Steunafstand 1,0 m1,7 kN/m
Steunafstand 1,5 m1,5 kN/m
Steunafstand 2,0 m1 kN/m
Steunafstand 2,5 m0,8 kN/m
Steunafstand 3,0 m0,25 kN/m
Belastingsdiagram AZ-minikanaal

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort11,8636 kg CO2e / 1 Meter
CO₂ Footprint (GWP)11,8636 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
