AZ-minikanaal 50 FT, zonder zijvenster

AZ-minikanaal 50 FT, zonder zijvenster

Type AZK A 050 FT
|
Art.nr. 6076149
|
EAN 4012196069316
Alle uitvoeringen weergeven
Art.nr. / Type
6076149 / AZK A 050 FT
Lengte
3000 mm
Breedte
50 mm
Functiebehoud
nee
Plaatdikte
1,5 mm

Kl. vpe: 3 m

m

Beschrijving

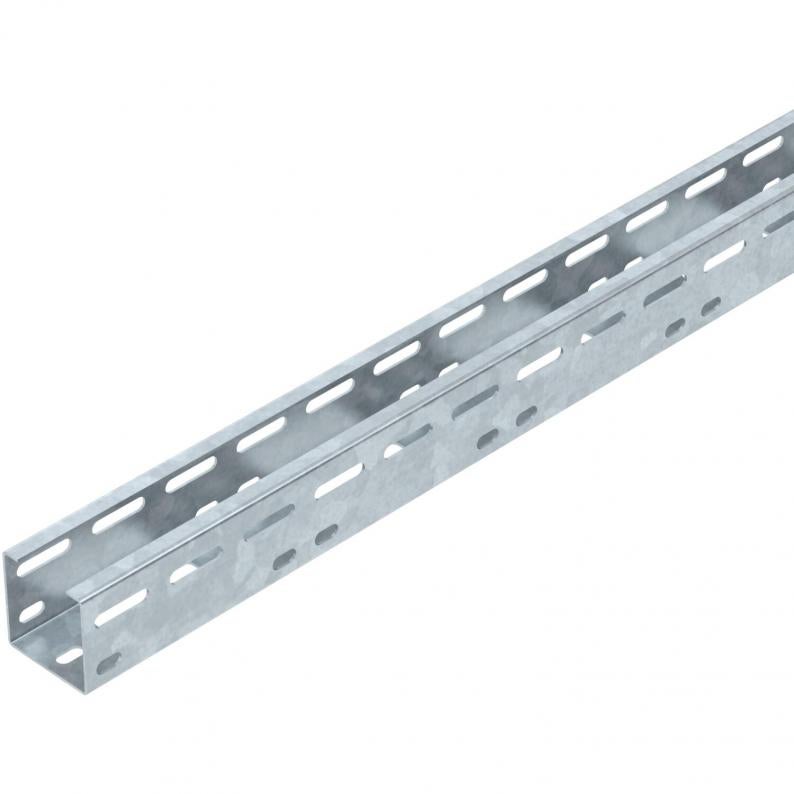

AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • AZ-minikanaal, zijhoogte 50 mm
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

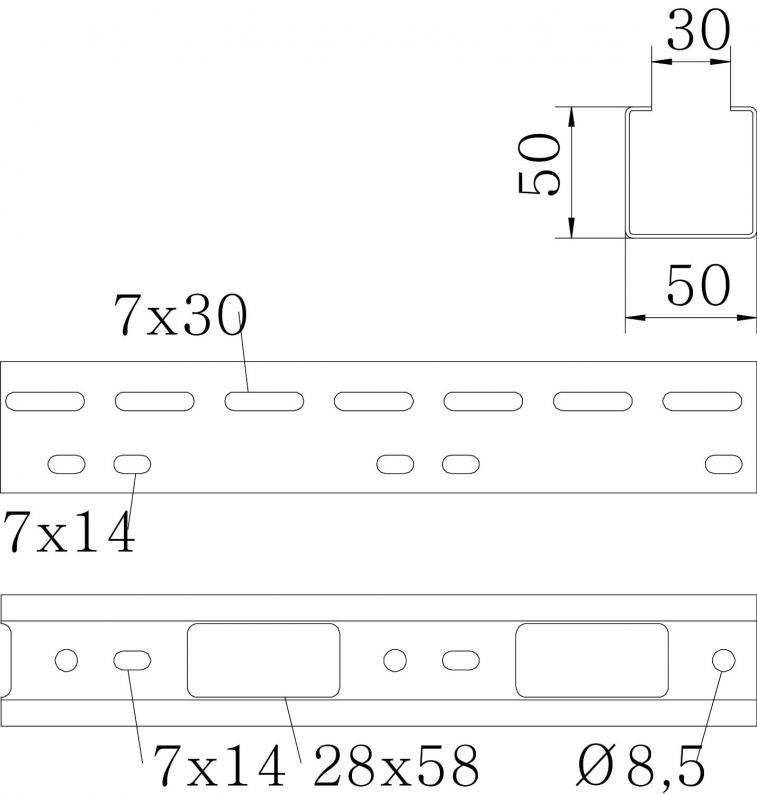

Afmetingen

Lengte3000 mm
Breedte50 mm
Hoogte50 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringnee
Nuttige doorsnede25 cm²
Roestvast staal, gebeitstnee
Plaatdikte1,5 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede2500 mm²
Dimensie50x50x3000
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
ProductserieAZK Series

Belastingen

Steunafstand 1,0 m3 kN/m
Steunafstand 1,5 m2,5 kN/m
Steunafstand 2,0 m1,7 kN/m
Steunafstand 2,5 m0,85 kN/m
Steunafstand 3,0 m0,5 kN/m
Load diagram, AZ small duct

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort3,963 kg CO2e / 1 Meter
CO₂ Footprint (GWP)3,963 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metres
Declared Unit Quantity (LCA)1

Toebehoren

Montagetoebehoren
Systeemtoebehoren

Art.nr. 6066505

Ophangbeugel 50 FT
Type
AHB 50 D4 FT

Kl. vpe: 50 Stuks

Stuks
