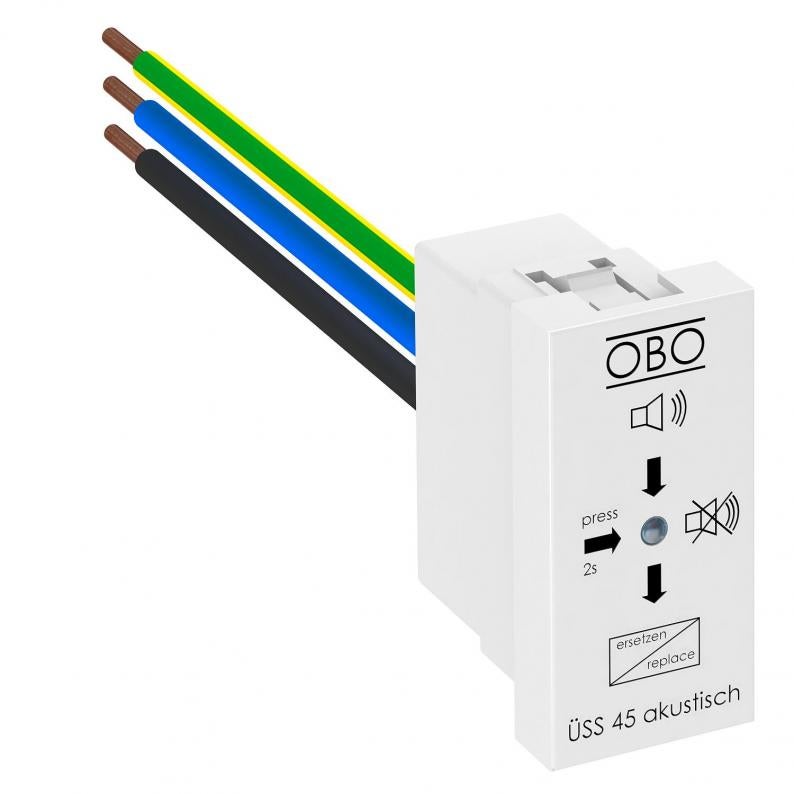

Overspanningsbeveiligingsmodule voor Module 45® met akoestische indicatie

Overspanningsbeveiligingsmodule voor Module 45® met akoestische indicatie

Type ÜSS 45-A-RW
|
Art.nr. 6117465
|
EAN 4012196117611
Alle uitvoeringen weergeven
Art.nr. / Type
6117465 / ÜSS 45-A-RW
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Overspanningsbeveiliging / netfijnbeveiliging type 3 conform EN 61643-11 voor installatie in Rapid 45-goten, apparatuurinbouwkokers en vloersystemen.

• Versie-A met akoestische functie-indicatie (signaalgeluid uitschakelbaar)
• Snelle en eenvoudige montage

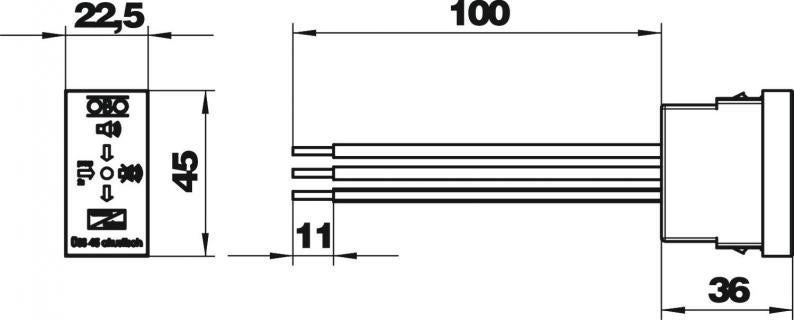

• Geringe bouwbreedte van 22,5 mm
• Kleur: helder wit; RAL 9010

Toepassing: de overspanningsbeveiligingsmodule beveiligt navolgende en dichtbij gelegen contactdozen.
Overspanningsbeveiliging type 3 (klasse D) conform VDE 0675 deel 6-11 (DIN EN 61643-11)
voor installatie in Rapid 45-kanalen, installatiekanalen en ondervloersystemen.

  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overspanningsbeveiliging conform NEN-EN-IEC 61643-11
  • Overgang van LPZ 2 naar 3
  • Akoestische signalering
  • Installation electrotechnical expertise
  • CO₂ footprint (PCF)
  • Packaging without plastic

Technische gegevens

Technische gegevens

Netvormoverige
Uitblazendnee
Signalering op het apparaatakoestisch
BeschermingsgraadIP20
Afstandssignalisatienee
Testklasse type 3ja
Nominale spanning AC (50/60 Hz)230 V
Beschermingsniveau [L-N]≤1500
Maximale continuespanning AC255 V
Nominale afleidstootstroom (8/20 μs)2,5 kA
MontagetypeModule
Max. netzijdige overstroombeveiliging16
UitvoeringAkoestische functie-indicatie
OBO_Nominale belastingsstroom (in-/uitgangsklem)16 A
Bedrijfstemperatuur min.-25 °C
Bedrijfstemperatuur max.45 °C
SPD conform NEN-EN-IEC 61643-1klasse III
SPD volgens EN 61643-11Type 3
LPZ2→3
Maximale afleidstootstroom (8/20 μs)5 kA
Aanspreektijd<25 ns
Maximale voorverzekering16 A
Temperatuurbereik min.-25 °C
Temperatuurbereik max.45 °C
Dimensie255V
Kleurzuiver wit; RAL 9010

Aansluitmogelijkheden

Afleidstroom (8/20 µs) [totaal]5 kA
Doorsnede geleider vast (een-/meeraderig) min.1,5 mm²
Doorsnede geleider vast (een-/meeraderig) max.1,5 mm²
Gemeenschappelijk beschermingsniveau [L-PE]1500 kV

Milieugegevens

Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,5421 kg CO2e / 1 Stuk
