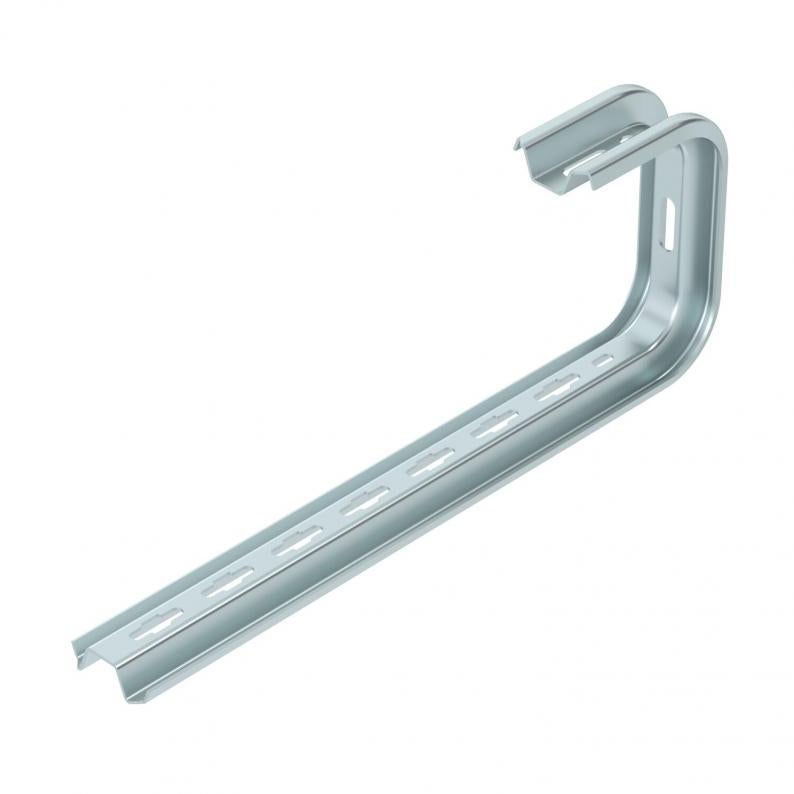

TP-wand- en plafondbeugel FS
Type TPD 445 FS
|Art.nr. 6363826
|EAN 4012195460381
Art.nr. / Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
TP-wand- en plafondbeugel voor universele bevestiging aan constructies.
Belangrijk! Wordt de beugel direct aan de wand of plafond bevestigd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig. Max. zijhoogte van kabeldraagsystemen 60 mm
Technische gegevens

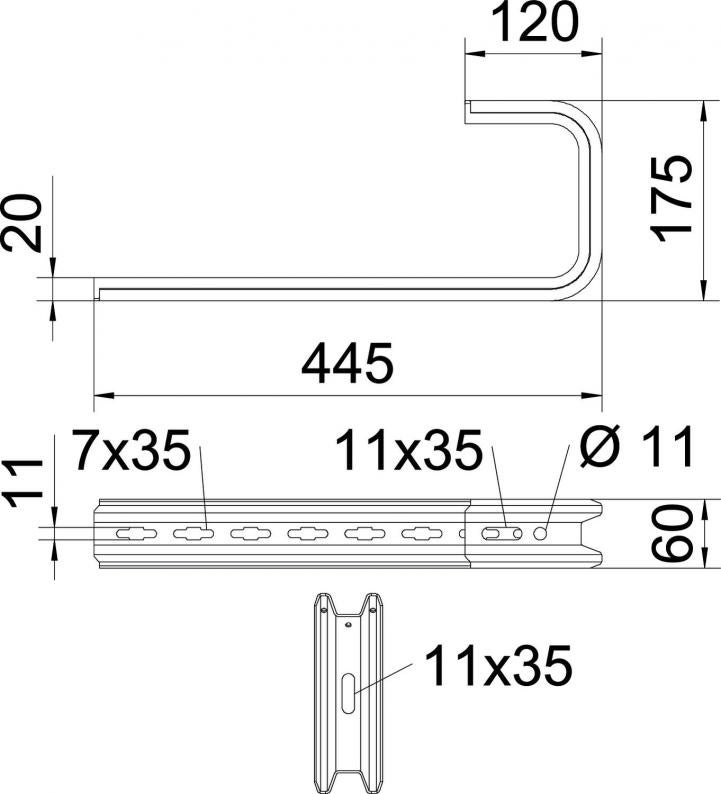

Afmetingen
| Lengte | 445 mm |
|---|---|
| Breedte | 445 mm |
| Hoogte | 60 mm |
| Maat B | 445 mm |
| Afm. H | 175 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| voorbreedte min. | 400 |
| voorbreedte max. | 400 mm |
| Verstelbaar | nee |
| Geschikt voor draadgoot | ja |
| Geschikt voor kabelladder | ja |
| Geschikt voor kabelgoot | ja |
| Uitvoering | Ophangbeugel (C-beugel) |
| ROHS-conform | ja |
| F in kN wand | 0,45 kN |
| F in kN plafond | 0,35 kN |
| Dimensie | B445mm |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Productserie | TP Series |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 2,1901 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 2,1901 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kleur
Art.nr.
TPD 145 FS
145
60
100
1,4
1,3
zink
6363806
TPD 245 FS
245
60
200
0,87
0,8
zink
6363814
TPD 345 FS
345
60
300
0,55
0,5
zink
6363822
TPD 445 FS
445
60
400
0,45
0,35
zink
6363826
TPD 545 FS
545
60
500
0,35
0,25
zink
6363829
Breedte
voorbreedte max.
F in kN wand
F in kN plafond
TPD 145 FS
Art.nr.
6363806
Breedte
145
Hoogte
60
voorbreedte max.
100
F in kN wand
1,4
F in kN plafond
1,3
Kleur
zink
TPD 245 FS
Art.nr.
6363814
Breedte
245
Hoogte
60
voorbreedte max.
200
F in kN wand
0,87
F in kN plafond
0,8
Kleur
zink
TPD 345 FS
Art.nr.
6363822
Breedte
345
Hoogte
60
voorbreedte max.
300
F in kN wand
0,55
F in kN plafond
0,5
Kleur
zink
TPD 445 FS
Art.nr.
6363826
Breedte
445
Hoogte
60
voorbreedte max.
400
F in kN wand
0,45
F in kN plafond
0,35
Kleur
zink
TPD 545 FS
Art.nr.
6363829
Breedte
545
Hoogte
60
voorbreedte max.
500
F in kN wand
0,35
F in kN plafond
0,25
Kleur
zink
