TP-wand- en plafondbeugel FS
Type TPDG 345 FS
|Art.nr. 6365949
|EAN 4012196984329
Art.nr. / Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kl. vpe: 5 Stuks
5Stuks
Stuks
Beschrijving

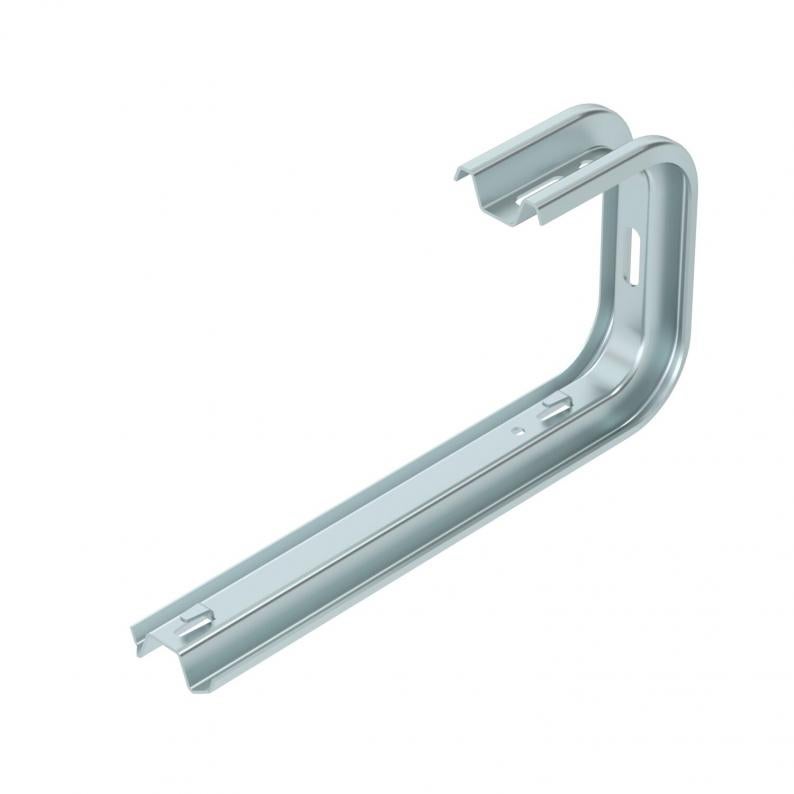

TP-wand- en plafondbeugel met klemlippen voor schroefloze bevestiging van draadgoten.
Wordt de beugel direct aan de wand of plafond bevestigd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
Max. zijhoogte van kabeldraagsystemen 60 mm.
Technische gegevens

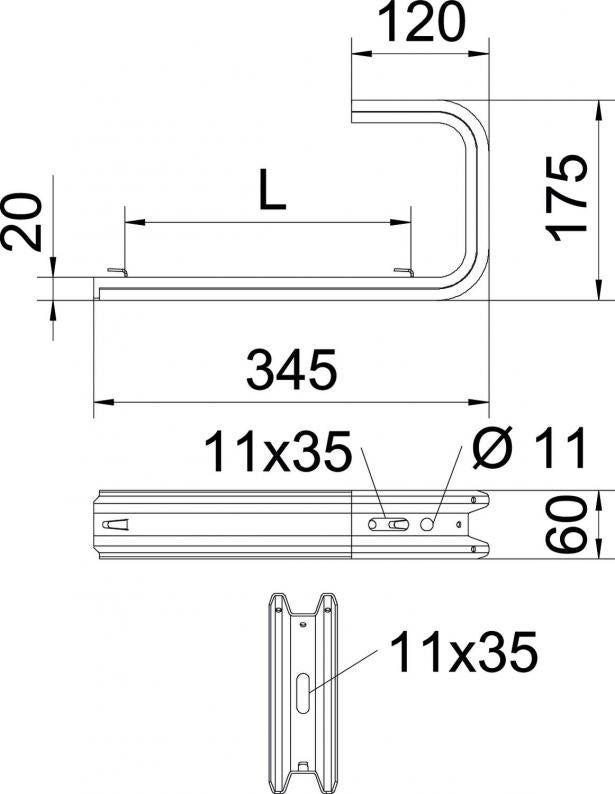

Afmetingen
| Lengte | 175 mm |
|---|---|
| Breedte | 345 mm |
| Hoogte | 60 mm |
| Maat L | 250 mm |
| Maat B | 345 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| voorbreedte min. | 300 |
| voorbreedte max. | 300 mm |
| Geschikt voor draadgoot | ja |
| Geschikt voor kabelladder | nee |
| Geschikt voor kabelgoot | nee |
| Uitvoering | Ophangbeugel (C-beugel) |
| F in kN wand | 0,55 kN |
| F in kN plafond | 0,5 kN |
| Dimensie | B345mm |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,8649 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,8649 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kleur
Art.nr.
TPDG 145 FS
145
60
100
1,4
1,3
zink
6365906
TPDG 195 FS
195
60
150
1,05
0,95
zink
6365914
TPDG 245 FS
245
60
200
0,87
0,8
zink
6365922
TPDG 345 FS
345
60
300
0,55
0,5
zink
6365949
Breedte
voorbreedte max.
F in kN wand
F in kN plafond
TPDG 145 FS
Art.nr.
6365906
Breedte
145
Hoogte
60
voorbreedte max.
100
F in kN wand
1,4
F in kN plafond
1,3
Kleur
zink
TPDG 195 FS
Art.nr.
6365914
Breedte
195
Hoogte
60
voorbreedte max.
150
F in kN wand
1,05
F in kN plafond
0,95
Kleur
zink
TPDG 245 FS
Art.nr.
6365922
Breedte
245
Hoogte
60
voorbreedte max.
200
F in kN wand
0,87
F in kN plafond
0,8
Kleur
zink
TPDG 345 FS
Art.nr.
6365949
Breedte
345
Hoogte
60
voorbreedte max.
300
F in kN wand
0,55
F in kN plafond
0,5
Kleur
zink
