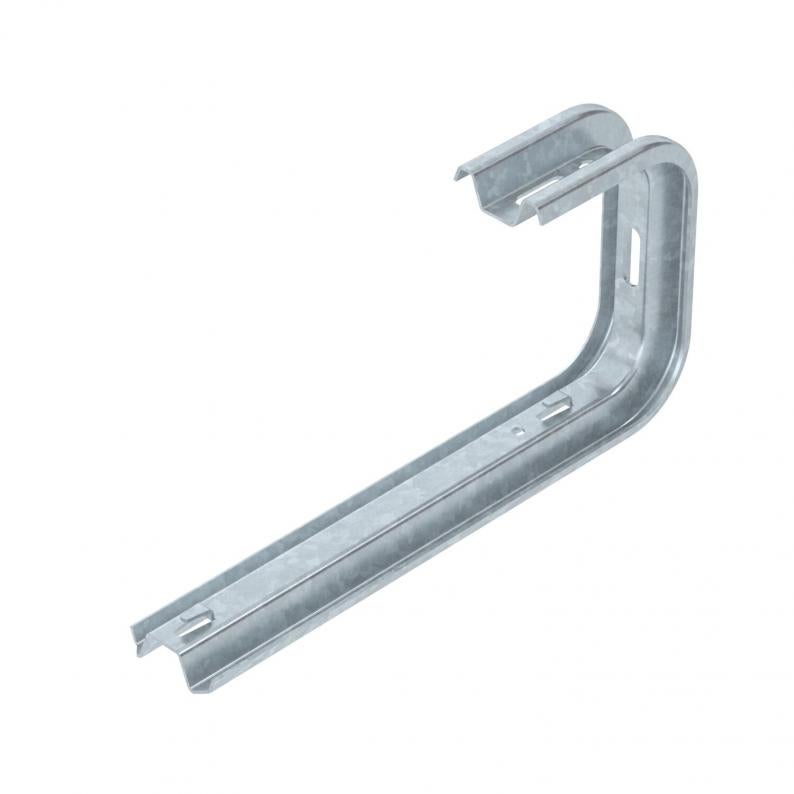

TP-wand- en plafondbeugel FT
Type TPDG 345 FT
|Art.nr. 6365985
|EAN 4012195076926
Art.nr. / Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kl. vpe: 5 Stuks
5Stuks
Stuks
Beschrijving
TP muur- en plafondbeugel met klemplaatjes voor de schroefloze bevestiging van draadgoten.
Wordt de beugel direct aan de wand of plafond bevestigd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
Max. zijhoogte van kabeldraagsystemen 60 mm.
Technische gegevens

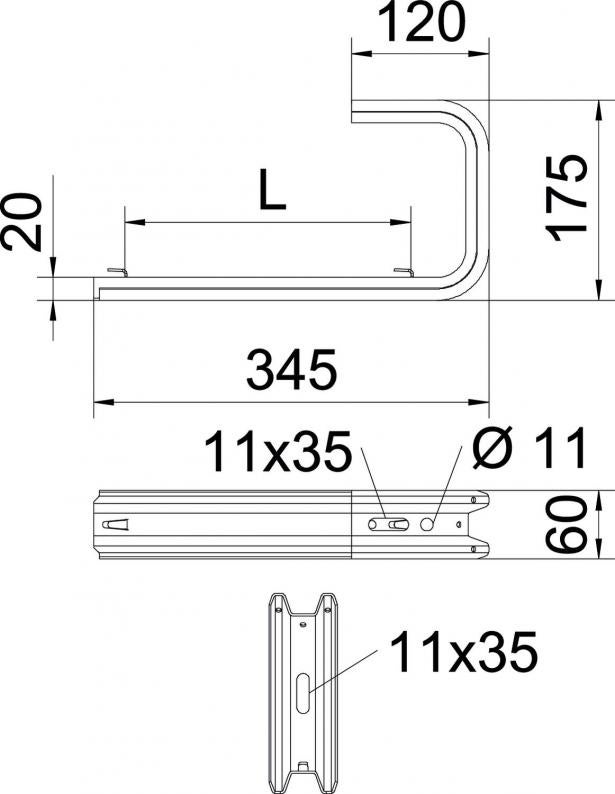

Afmetingen
| Lengte | 175 mm |
|---|---|
| Breedte | 345 mm |
| Hoogte | 60 mm |
| Maat L | 250 mm |
| Maat B | 345 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| voorbreedte min. | 300 |
| voorbreedte max. | 300 mm |
| Geschikt voor draadgoot | ja |
| Geschikt voor kabelladder | nee |
| Geschikt voor kabelgoot | nee |
| Uitvoering | Ophangbeugel (C-beugel) |
| F in kN wand | 0,55 kN |
| F in kN plafond | 0,5 kN |
| Dimensie | B345mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 1,7545 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Breedte
Hoogte
voorbreedte max.
F in kN wand
F in kN plafond
Kleur
Art.nr.
TPDG 145 FT
145
60
100
1,4
1,3
zink
6365977
TPDG 245 FT
245
60
200
0,87
0,8
zink
6365981
TPDG 345 FT
345
60
300
0,55
0,5
zink
6365985
Breedte
voorbreedte max.
F in kN wand
F in kN plafond
TPDG 145 FT
Art.nr.
6365977
Breedte
145
Hoogte
60
voorbreedte max.
100
F in kN wand
1,4
F in kN plafond
1,3
Kleur
zink
TPDG 245 FT
Art.nr.
6365981
Breedte
245
Hoogte
60
voorbreedte max.
200
F in kN wand
0,87
F in kN plafond
0,8
Kleur
zink
TPDG 345 FT
Art.nr.
6365985
Breedte
345
Hoogte
60
voorbreedte max.
300
F in kN wand
0,55
F in kN plafond
0,5
Kleur
zink
