TP-profiel/wand- en profielconsole FS

TP-profiel/wand- en profielconsole FS

Type TPSAG 245 FS
|
Art.nr. 6366031
|
EAN 4012196545353
Alle uitvoeringen weergeven
Art.nr. / Type
Breedte
F in kN

Kl. vpe: 1 Stuks

Stuks

Beschrijving

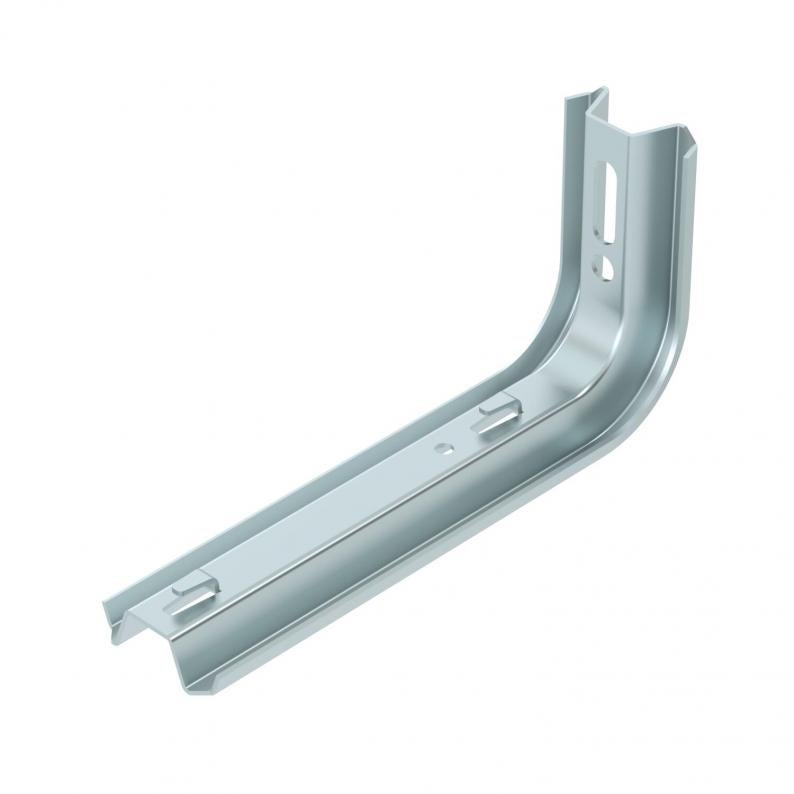

TP-console met klemrails voor schroefloze bevestiging van een draadgoot.

Wordt het profiel aan het plafond bevestigd of wordt het profiel als kopversterking tegen elkaar geschroefd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • TP-profiel als hangprofiel en drager
  • Draadgoot, zijhoogte 35 mm
  • Draadgoot, zijhoogte 55 mm
  • montagevriendelijke bouwdelen
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technische gegevens

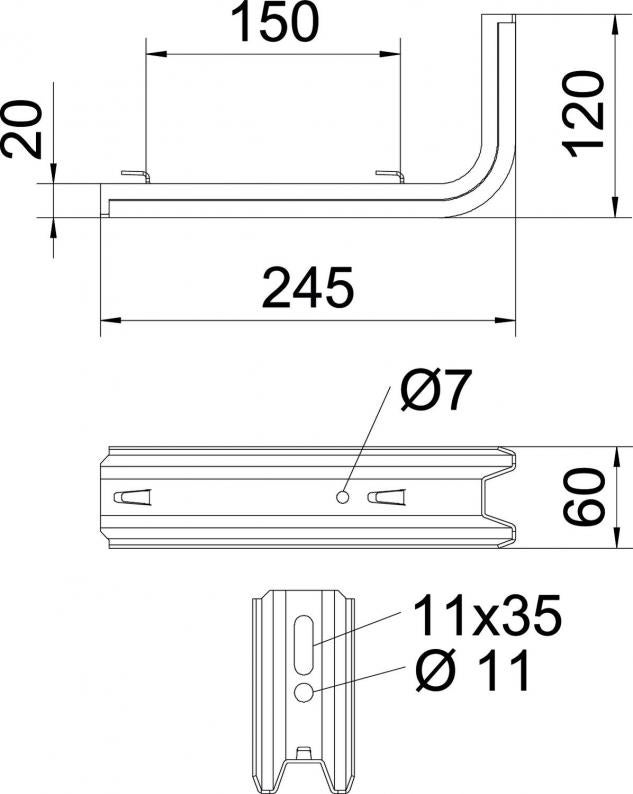

Afmetingen

Lengte245 mm
Breedte60 mm
Hoogte120 mm
Maat L245 mm
Maat B60 mm
Afm. H120 mm
Dimension W150 mm

Technische gegevens

Functiebehoudnee
Roestvast staal, gebeitstnee
voorbreedte min.200
voorbreedte max.200 mm
UitvoeringWand- en profielconsole
F in kN0,9 kN
DimensieB245mm
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
Belastingsdiagram console TPSAG

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting

Toegestane consolebelasting in kN zonder manlast

Steunafstand in m

Milieugegevens

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort1,0765 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)1,0765 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Units
Declared Unit Quantity (LCA)1

Toebehoren

Montagetoebehoren

Art.nr. 6364625

Beschermkap
Type
TPS KS OR

Kl. vpe: 10 Stuks

Stuks

Art.nr. 6416551

Afstandsstuk FS
Type
DS 4 FS

Kl. vpe: 20 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (2)

Uitvoeringen

F in kN
TPSAG 145 FS
Art.nr.
6366015
Breedte
60
F in kN
1,5
Kleur
zink
TPSAG 195 FS
Art.nr.
6366023
Breedte
60
F in kN
1
Kleur
zink
TPSAG 245 FS
Art.nr.
6366031
Breedte
60
F in kN
0,9
Kleur
zink
TPSAG 345 FS
Art.nr.
6366066
Breedte
60
F in kN
0,55
Kleur
zink
