Wand- en profielconsole AWG 15 FT
Art.nr. 6420612 | EAN 4012196662654
| Art.nr. / Type |
6420612 / AW G 15 41 FT
|
|---|
- Productbeschrijving
-

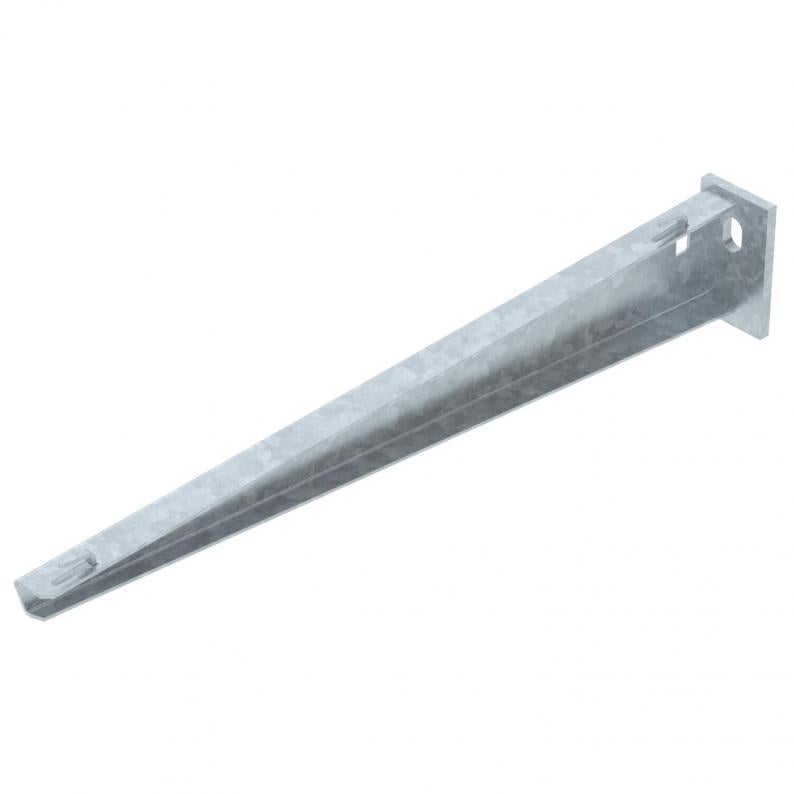

ProductbeschrijvingLichte wand- en profielconsole met vastgelaste kopplaat voor schroefloze bevestiging van een draadgoot.
-
- Technische gegevens
-

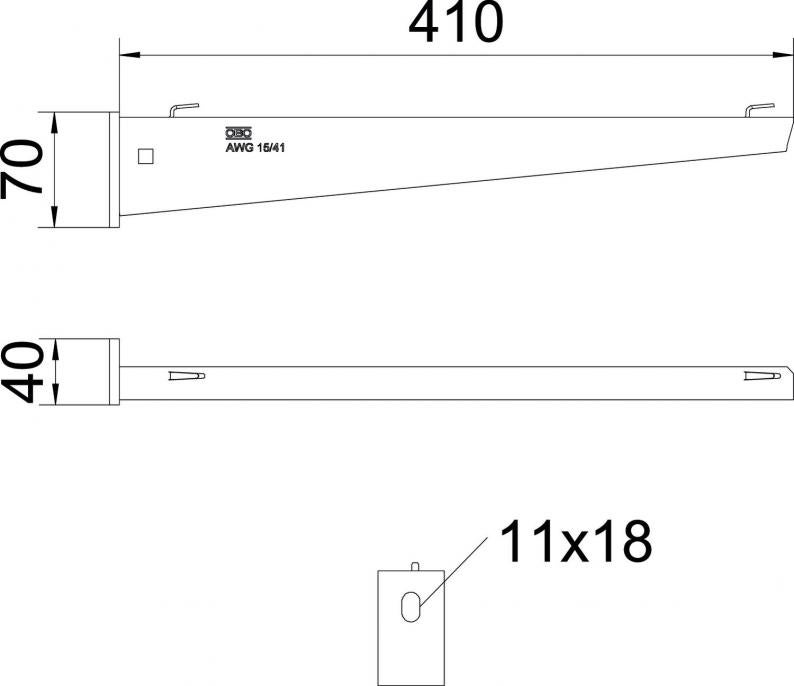

Afmetingen
Afm. H 70 mm Breedte 410 mm CO2-voetafdruk (GWP) van wieg tot poort 1,3602 kg CO2e / 1 Stuk Dimensie B410mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 70 mm Kleur zink Lengte 40 mm Maat A 40 mm Maat B 410 mm Materiaal Staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 400 mm voorbreedte min. 400 Technische gegevens
Belastingsdiagram console type AW G 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
