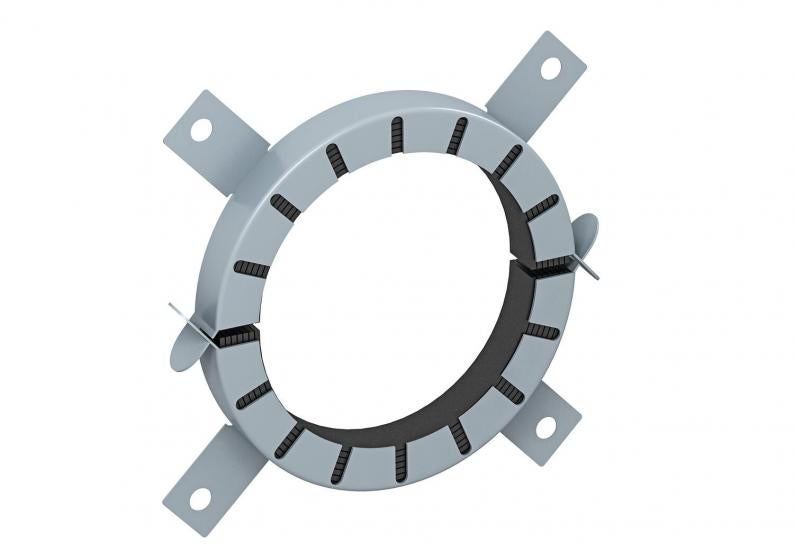

Buismanchet met 4 bevestigingslippen
Type TCX-075
|Art.nr. 7202205
|EAN 4012195856610
Art.nr. / Type
voor buisdiameter min.
voor buisdiameter max.
Maat d
Afmeting d min.
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Buismanchet om brandbare buizen af te dichten.
In de stalen behuizing zitten brandwerende lagen, in geval van brand branden de thermoplastische buizen dicht. Toepassing binnen Bevestiging met pluggen of draadstangen M6 tot grootte 75, daarna M8.
In de stalen behuizing zitten brandwerende lagen, in geval van brand branden de thermoplastische buizen dicht. Toepassing binnen Bevestiging met pluggen of draadstangen M6 tot grootte 75, daarna M8.
Technische gegevens

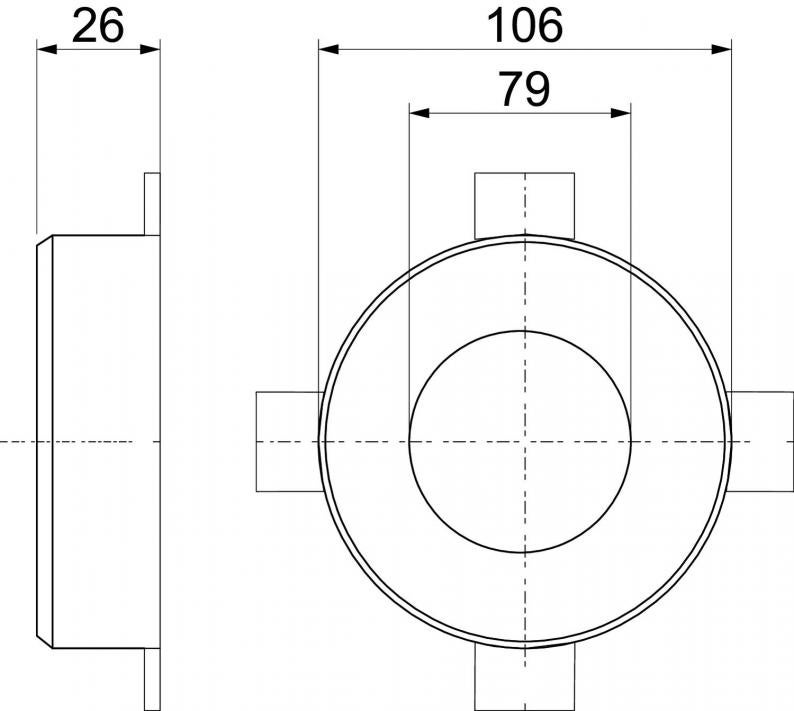

Afmetingen
| Lengte | 106 mm |
|---|---|
| Breedte | 106 mm |
| Hoogte | 26 mm |
| Maat d | 79 mm |
| Afmeting d min. | 106 mm |
| Afm. h | 26 mm |
Technische gegevens
| voor buisdiameter min. | 75 mm |
|---|---|
| voor buisdiameter max. | 77 mm |
| Toebehoren nodig | ja |
| Dimensie | Ø75mm |
| Materiaal | Opschuimend materiaal |
| Kleur | grijs |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (3)
Verklaringen (5)
Certificaten (5)
Handleidingen en help (4)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
voor buisdiameter min.
voor buisdiameter max.
Maat d
Afmeting d min.
Afm. h
Art.nr.
TCX-063
63
65
67
94
26
7202204
TCX-075
75
77
79
106
26
7202205
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
voor buisdiameter min.
voor buisdiameter max.
Maat d
Afmeting d min.
Afm. h
TCX-063
Art.nr.
7202204
voor buisdiameter min.
63
voor buisdiameter max.
65
Maat d
67
Afmeting d min.
94
Afm. h
26
TCX-075
Art.nr.
7202205
voor buisdiameter min.
75
voor buisdiameter max.
77
Maat d
79
Afmeting d min.
106
Afm. h
26
TCX-090
Art.nr.
7202206
voor buisdiameter min.
90
voor buisdiameter max.
92
Maat d
94
Afmeting d min.
132
Afm. h
26,6
TCX-110
Art.nr.
7202207
voor buisdiameter min.
110
voor buisdiameter max.
112
Maat d
114
Afmeting d min.
155
Afm. h
26,6
TCX-125
Art.nr.
7202208
voor buisdiameter min.
125
voor buisdiameter max.
127
Maat d
129
Afmeting d min.
172
Afm. h
40
