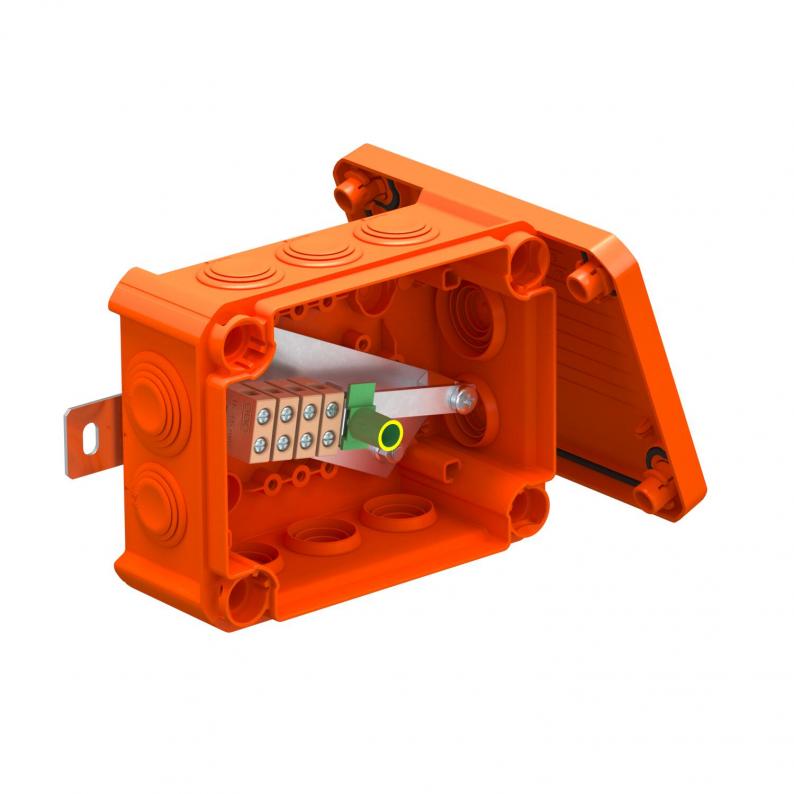

FireBox T100 met kabelinvoeren, enkele klemmen
Type T100ED 06A
|Art.nr. 7205740
|EAN 4012196812325
Art.nr. / Type
Binnenafmetingen
Aantal invoeren
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Verbindingsdoos met zachte kabelinvoeren. Voldoende bedradingsruimte dankzij diagonaal opgestelde aansluiteenheid met compleet voorgemonteerde hogetemperatuurbestendige keramische klemmen. Groen-geel gemarkeerde aardingsklem Bevestiging op goed toegankelijke buitenstrips. Toegelaten voor kabelinstallaties met elektrisch functiebehoud conform DIN 4102 deel 12 met de klassen E30, E60 en E90. Keramische klemmen zijn conform NEN-EN-IEC 60998-2-1:2004 getest.
Inclusief 2 x schroefanker MMSplus P 6x35.
Inclusief 2 x schroefanker MMSplus P 6x35.
Technische gegevens
Afmetingen
| Lengte | 150 mm |
|---|---|
| Breedte | 116 mm |
| Hoogte | 67 mm |
| Binnenafmetingen | 136x102x57 mm |
| Maat L | 150 mm |
| Maat B | 116 mm |
| Afm. H | 67 mm |
| Maat L1 | 162 mm |
| Maat L2 | 182 mm |
Technische gegevens
| Slagvast | nee |
|---|---|
| Halogeenvrij | ja |
| Aantal invoeren | 10 |
| Aantal klemmen | 5 |
| Invoer achteraan | nee |
| Transparante deksel | nee |
| Beschermingsgraad | IP66 |
| Nominale spanning | 660 V |
| Rijgbaar | nee |
| Met deksel | ja |
| Verzegelbaar | nee |
| Voor Ex-zone | zonder |
| Nominale isolatiespanning Ui | 690 V |
| Functiebehoud | E 90 |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Deelmembraam afsnijdbaar |
| Met afscherming | nee |
| Weersbestendig | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Nominale doorsnede min. | 1,5 mm² |
| Nominale doorsnede max. | 6 mm² |
| Vorm | Rechthoekig |
| Uitrusting | Klem |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| Dimensie | 150x116x67 |
| Materiaal | Polypropyleen |
| Kleur | oranje; RAL 2003 |
| Losse klem | 4 |
| Aardklem | 1 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 1,6182 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,6182 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (7)
Verklaringen (3)
Certificaten (3)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Binnenafmetingen
Aantal invoeren
Beschermingsgraad
Kleur
Art.nr.
T100ED 06A
136x102x57
10
IP66
oranje; RAL 2003
7205740
T160ED 10A
176x135x67
12
IP66
oranje; RAL 2003
7205742
T250ED 16A
225x173x86
IP66
oranje; RAL 2003
7205744
Binnenafmetingen
Aantal invoeren
T100ED 06A
Art.nr.
7205740
Binnenafmetingen
136x102x57
Aantal invoeren
10
Beschermingsgraad
IP66
Kleur
oranje; RAL 2003
T160ED 10A
Art.nr.
7205742
Binnenafmetingen
176x135x67
Aantal invoeren
12
Beschermingsgraad
IP66
Kleur
oranje; RAL 2003
T250ED 16A
Art.nr.
7205744
Binnenafmetingen
225x173x86
Beschermingsgraad
IP66
Kleur
oranje; RAL 2003
