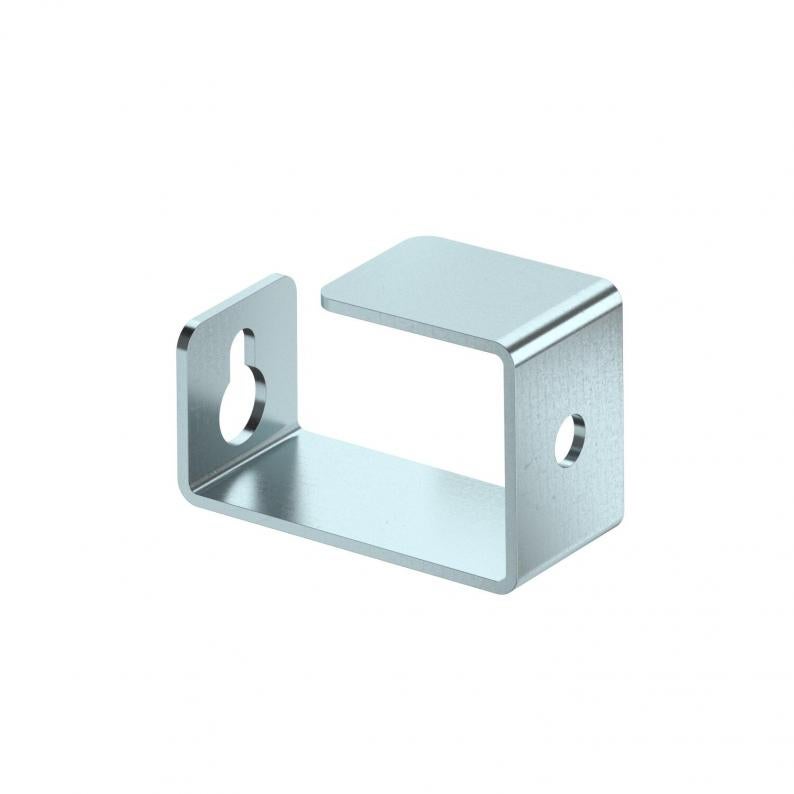

Scheidingsbeugel voor plafondmontage
Type PLCD-SC0810
|Art.nr. 7215490
|EAN 4012196835423
Art.nr. / Type
Maat A
Maat B
Afm. H
Afm. h
Maat b
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Scheidingsbeugel als installatiehulp voor kabelinstallatie bij plafondmontage van het brandwerend kanaal PYROLINE® Con D type PLCD D060810 en type PLCD D090810. Montage van de beugel direct aan de bevestigingspluggen van het brandwerend kanaal.
Technische gegevens
Afmetingen
| Maat A | 25 mm |
|---|---|
| Maat B | 50 mm |
| Afm. H | 76 mm |
| Maat b | 35 mm |
| Afm. h | 45 mm |
Technische gegevens
| Kanaalhoogte binnen | 80 mm |
|---|---|
| Kanaalbreedte binnen | 100 mm |
| Type bevestiging | schroefbaar |
| Dimensie | 76x45x35 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,4016 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Maat A
Maat B
Afm. H
Afm. h
Maat b
Art.nr.
BSKD-W1021
52,5
101
62,5
72,5
7215327
BSKD-W0511
27,5
46
37,5
22,5
7215312
BSKD-W0521
52,5
46
62,5
72,5
7215318
PLCD-SB0810
25
76
35
20
7215480
PLCD-SB1220
50
116
60
65
7215484
PLCD-SC0810
25
50
76
45
35
7215490
PLCD-SC1220
50
100
116
80
60
7215494
Maat A
Maat B
Afm. H
Afm. h
Maat b
BSKD-W1021
Art.nr.
7215327
Maat A
52,5
Maat B
101
Afm. H
62,5
Afm. h
72,5
BSKD-W0511
Art.nr.
7215312
Maat A
27,5
Maat B
46
Afm. H
37,5
Afm. h
22,5
BSKD-W0521
Art.nr.
7215318
Maat A
52,5
Maat B
46
Afm. H
62,5
Afm. h
72,5
PLCD-SB0810
Art.nr.
7215480
Maat A
25
Maat B
76
Afm. H
35
Afm. h
20
PLCD-SB1220
Art.nr.
7215484
Maat A
50
Maat B
116
Afm. H
60
Afm. h
65
PLCD-SC0810
Art.nr.
7215490
Maat A
25
Maat B
50
Afm. H
76
Maat b
35
Afm. h
45
PLCD-SC1220
Art.nr.
7215494
Maat A
50
Maat B
100
Afm. H
116
Maat b
60
Afm. h
80
