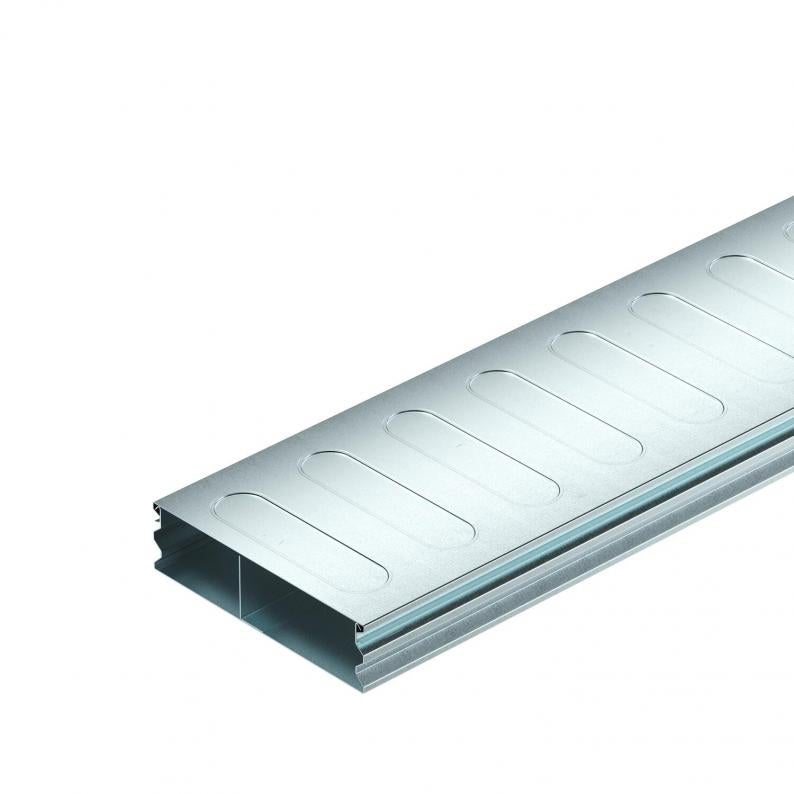

Ondervloerkanaal, 2-delig, 2-kanaals, kanaalhoogte 48 mm
Type S2 19048-2
|Art.nr. 7400261
|EAN 4012197351946
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanaal (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 190 mm |
| Hoogte | 48 mm |
| Maat b | 110 mm |
| Maat a | 80 mm |
| Afm. h | 48 mm |
Technische gegevens
| Nuttige doorsnede | 8217 mm² |
|---|---|
| Aantal compartimenten | 2 St. |
| Aantal vaste scheidingswanden | 1 |
| Doorsnede compartiment a | 3413 mm² |
| Doorsnede compartiment b | 4804 mm² |
| Kanaalbreedte min. | 190 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 48 mm |
| Dimensie | 2000x190x48 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,6791 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,6791 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400629
Verticale bocht, 2 compartimenten , kanaalhoogte 48 mmType
KV2 19048-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S2 19048-2
2000
190
2
7400261
S2 25048-2
2000
250
2
7400269
Breedte
S2 19048-2
Art.nr.
7400261
Lengte
2000
Breedte
190
Aantal compartimenten
2
S2 25048-2
Art.nr.
7400269
Lengte
2000
Breedte
250
Aantal compartimenten
2
