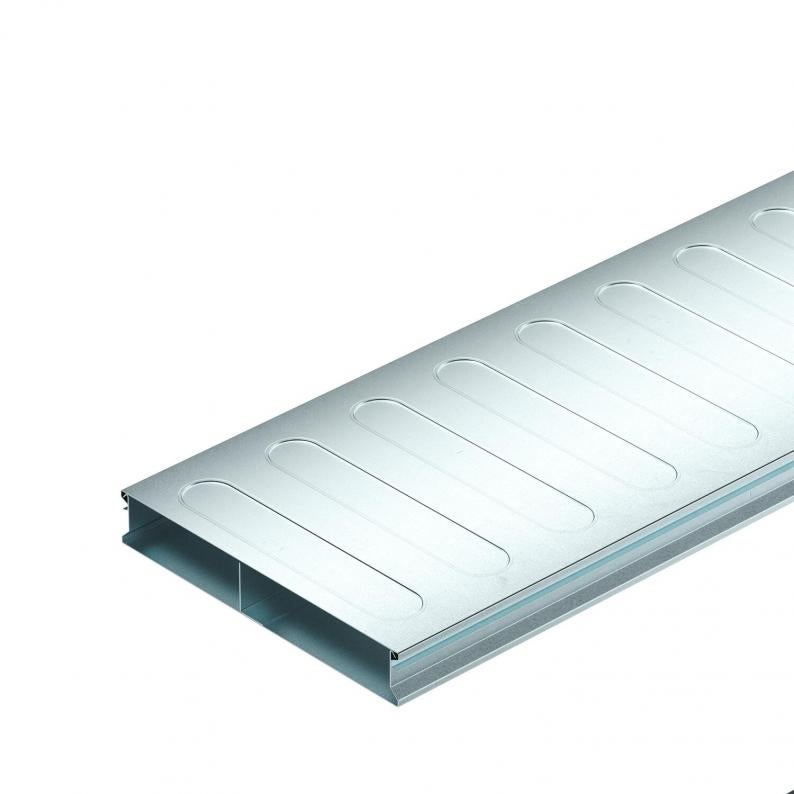

Ondervloerkanaal, 2-delig, 2-kanaals, kanaalhoogte 38 mm
Type S2 25038-2
|Art.nr. 7400267
|EAN 4012197351984
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanalen (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 250 mm |
| Hoogte | 38 mm |
| Maat b | 140 mm |
| Maat a | 110 mm |
| Afm. h | 38 mm |
Technische gegevens
| Nuttige doorsnede | 8524 mm² |
|---|---|
| Aantal compartimenten | 2 St. |
| Aantal vaste scheidingswanden | 1 |
| Doorsnede compartiment a | 3717 mm² |
| Doorsnede compartiment b | 4807 mm² |
| Kanaalbreedte min. | 250 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 38 mm |
| Dimensie | 2000x250x38 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 8,569 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400637
Verticale bocht, 2 compartimenten , kanaalhoogte 38 mmType
KV2 25038-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (5)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S2 19038-2
2000
190
2
7400258
S2 25038-2
2000
250
2
7400267
Breedte
S2 19038-2
Art.nr.
7400258
Lengte
2000
Breedte
190
Aantal compartimenten
2
S2 25038-2
Art.nr.
7400267
Lengte
2000
Breedte
250
Aantal compartimenten
2
