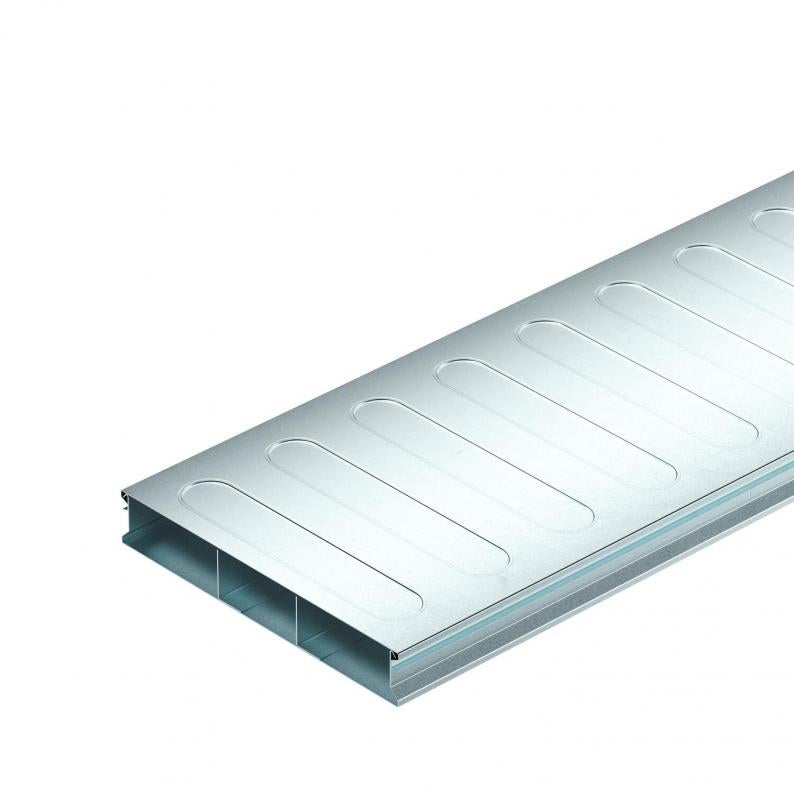

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 38 mm
Type S3 25038-2
|Art.nr. 7400279
|EAN 4012197352066
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanaal (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 250 mm |
| Hoogte | 38 mm |
| Maat b | 70 mm |
| Maat a | 90 mm |
| Afm. h | 38 mm |
Technische gegevens
| Nuttige doorsnede | 8422 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 2962 mm² |
| Doorsnede compartiment b | 2498 mm² |
| Kanaalbreedte min. | 250 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 38 mm |
| Dimensie | 2000x250x38 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 9,351 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400650
Verticale bocht, 3 compartimenten , kanaalhoogte 38 mmType
KV3 25038-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (5)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S3 25038-2
2000
250
3
7400279
S3 35038-2
2000
350
3
7400289
Breedte
S3 25038-2
Art.nr.
7400279
Lengte
2000
Breedte
250
Aantal compartimenten
3
S3 35038-2
Art.nr.
7400289
Lengte
2000
Breedte
350
Aantal compartimenten
3
