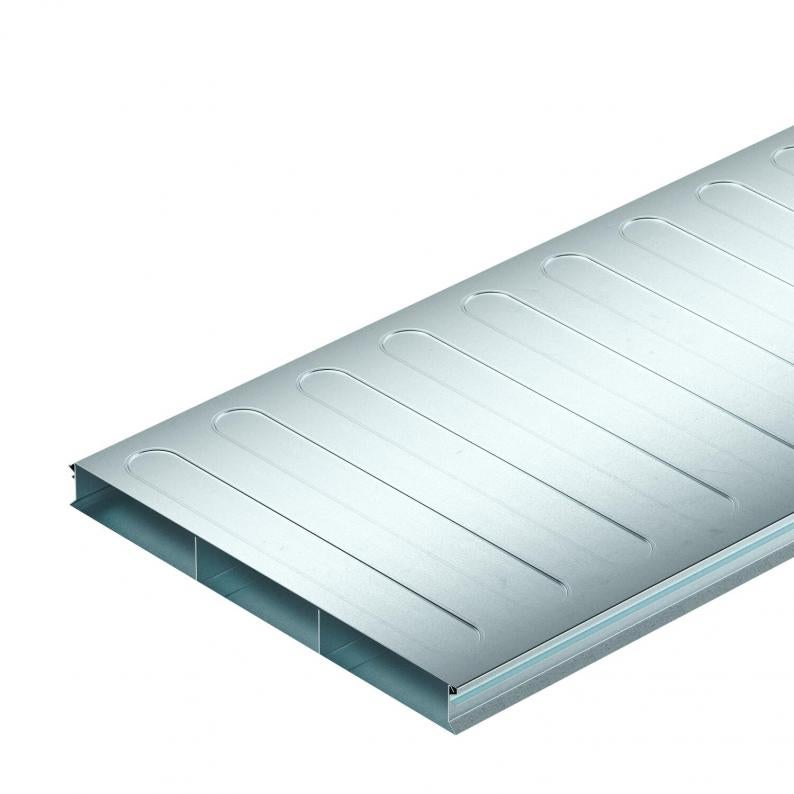

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 38 mm
Type S3 35038-2
|Art.nr. 7400289
|EAN 4012197352141
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanaal (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 350 mm |
| Hoogte | 38 mm |
| Maat b | 110 mm |
| Maat a | 120 mm |
| Afm. h | 38 mm |
Technische gegevens
| Nuttige doorsnede | 12054 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 4060 mm² |
| Doorsnede compartiment b | 3934 mm² |
| Kanaalbreedte min. | 350 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 38 mm |
| Dimensie | 2000x350x38 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 11,805 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,805 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400662
Verticale bocht, 3 compartimenten , kanaalhoogte 38 mmType
KV3 35038-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
