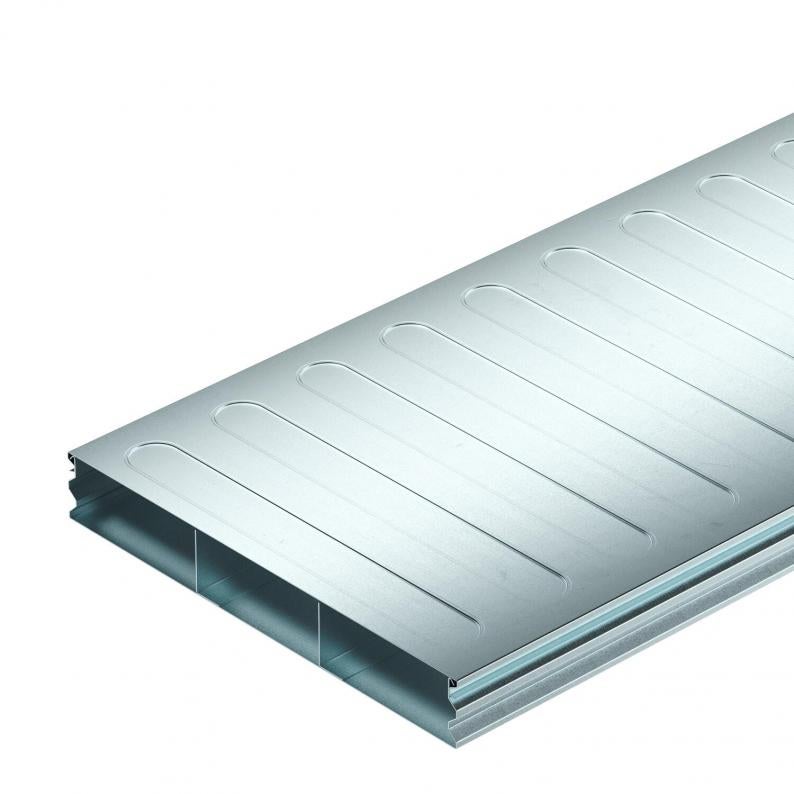

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 48 mm
Type S3 35048-2
|Art.nr. 7400291
|EAN 4012197352165
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanaal (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 350 mm |
| Hoogte | 48 mm |
| Maat b | 110 mm |
| Maat a | 120 mm |
| Afm. h | 48 mm |
Technische gegevens
| Nuttige doorsnede | 15462 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 5225 mm² |
| Doorsnede compartiment b | 5012 mm² |
| Kanaalbreedte min. | 350 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 48 mm |
| Dimensie | 2000x350x48 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 12,5222 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 12,5222 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400665
Verticale bocht, 3 compartimenten , kanaalhoogte 48 mmType
KV3 35048-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Aantal compartimenten
Art.nr.
S3 25048-2
2000
250
3
7400281
S3 35048-2
2000
350
3
7400291
Breedte
S3 25048-2
Art.nr.
7400281
Lengte
2000
Breedte
250
Aantal compartimenten
3
S3 35048-2
Art.nr.
7400291
Lengte
2000
Breedte
350
Aantal compartimenten
3
