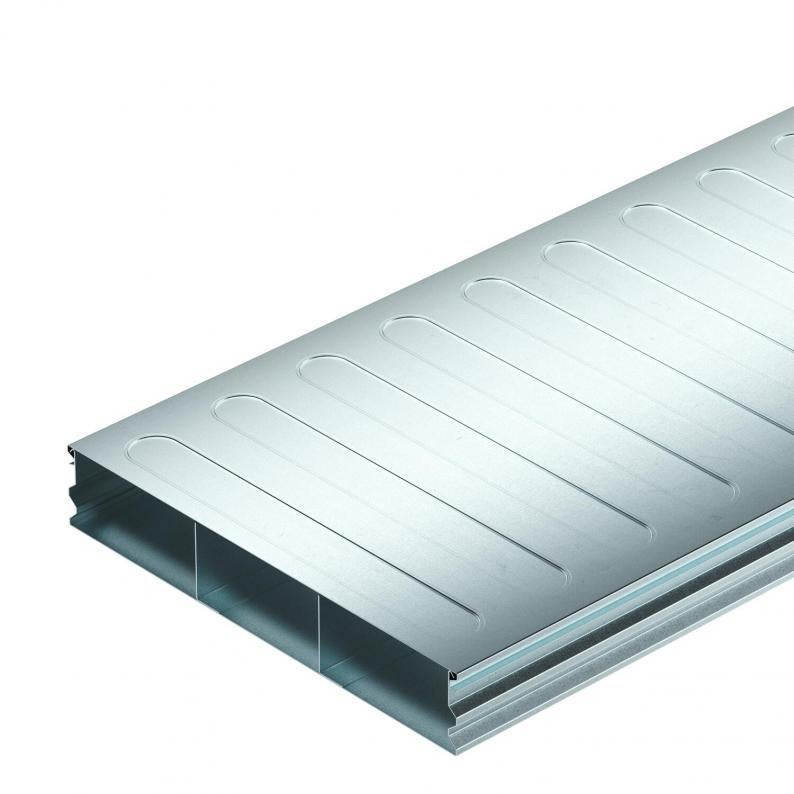

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 58 mm
Type S3 35058-2
|Art.nr. 7400293
|EAN 4012197352189
Art.nr. / Type
Lengte
Breedte
Aantal compartimenten
Kl. vpe: 2 m
2m
m
Beschrijving
Ondervloerkanaal (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN. Alleen compatibel met de UZD250-4/350-4.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
Technische gegevens
Afmetingen
| Lengte | 2000 mm |
|---|---|
| Breedte | 350 mm |
| Hoogte | 58 mm |
| Maat b | 110 mm |
| Maat a | 120 mm |
| Afm. h | 58 mm |
Technische gegevens
| Nuttige doorsnede | 18794 mm² |
|---|---|
| Aantal compartimenten | 3 St. |
| Aantal vaste scheidingswanden | 2 |
| Doorsnede compartiment a | 6341 mm² |
| Doorsnede compartiment b | 6112 mm² |
| Kanaalbreedte min. | 350 mm |
| Ontkoppelbaar | nee |
| Vloerplaat | ja |
| Toepassingsgebied | Gesloten systeem |
| Deksel afneembaar | ja |
| Verticale last, groot oppervlak | tot 1.500 N |
| Kanaalhoogte min. | 58 mm |
| Dimensie | 2000x350x58 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 13,0595 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 13,0595 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400667
Verticale bocht, 3 compartimenten , kanaalhoogte 58 mmType
KV3 35058-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
