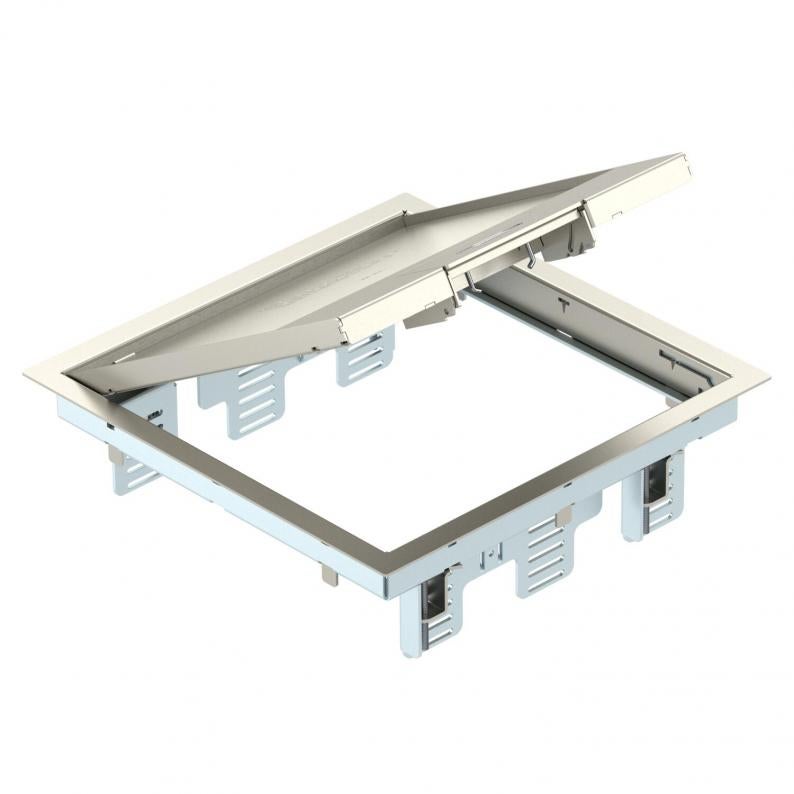

Inbouweenheid GES9M-2 met greepbeugel
Type GES9M-2 10U
|Art.nr. 7405371
|EAN 4012196028740
Art.nr. / Type
7405371 / GES9M-2 10U
Dikte vloerbedekking
5 mm
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

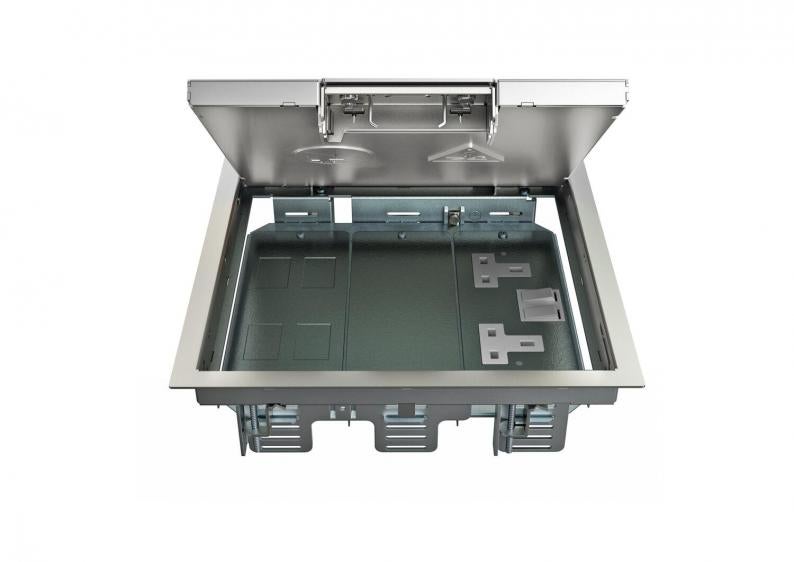

Apparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Ladder van verzinkt staalplaat. De vloerbekledingsdikte is op 5 mm ingesteld, indien nodig aanpasbaar naar 10 mm.
Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd
Ladder van verzinkt staalplaat. De vloerbekledingsdikte is op 5 mm ingesteld, indien nodig aanpasbaar naar 10 mm.
Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens

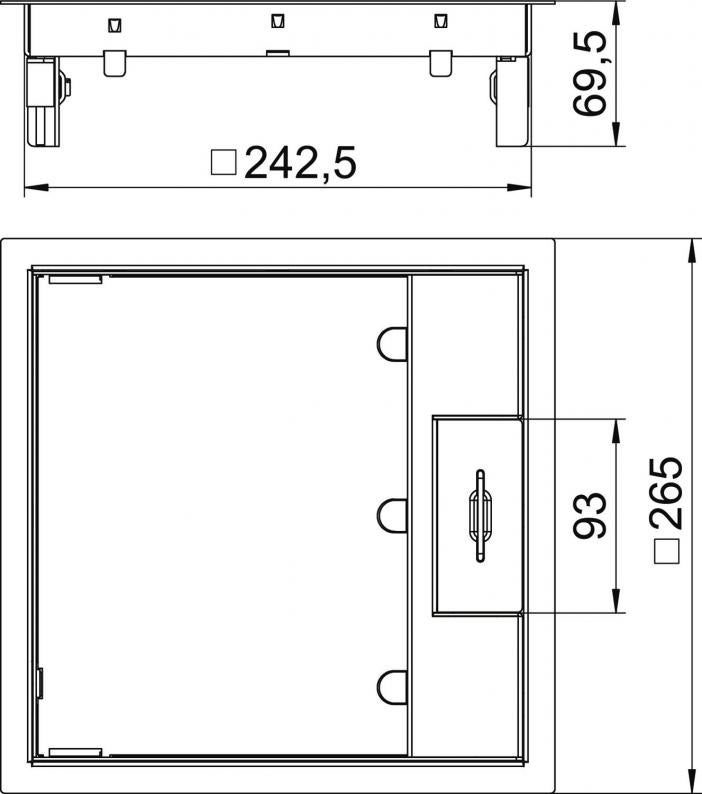

Afmetingen
| Lengte | 265 mm |
|---|---|
| Breedte | 265 mm |
| Hoogte | 67 mm |
Technische gegevens
| Vloerhoogte min. | 78 mm |
|---|---|
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 12 |
| Afdichtingsinbouwmogelijkheid | nee |
| Lengte inbouwmaat | 244 mm |
| Breedte inbouwmaat | 244 mm |
| Lengte buitenmaat | 265 mm |
| Breedte buitenmaat | 265 mm |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Raamuitvoering | Frame voor tapijtrand |
| Aantal inbouwdozen | 3 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 78 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | MT4 / GB3 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Openingsmechanisme | Handvat |
| Spanbereik D min. | 3 mm |
| Spanbereik D max. | 61 mm |
| Dimensie | 266x266x69 |
| Materiaal | Roestvast staal 1.4301 |
| Floor covering thickness max. | 10 mm |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 20,0394 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 20,0394 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
