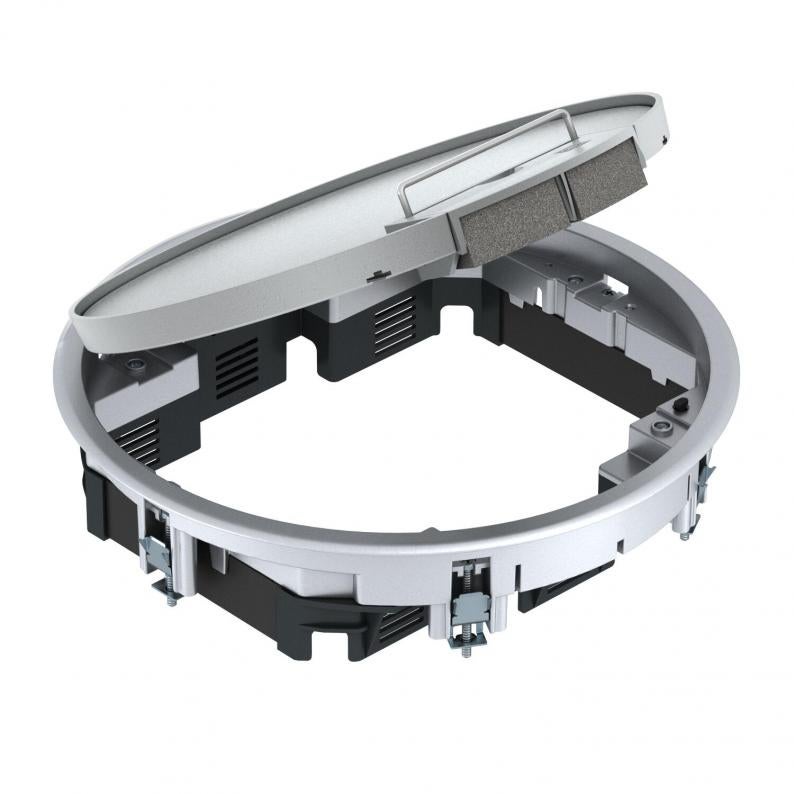

Inbouweenheid GWSRA7/10 met greepbeugel

Type GESRA7 10U

Art.nr. 7405544

EAN 4012195104261

Specificatieblad (PDF)

Conformiteitsverklaring (PDF)

REACH Conformiteitsverklaring (PDF)

Alle uitvoeringen weergeven

Art.nr. / Type

7405544 / GESRA7 10U

Dikte vloerbedekking

5 mm

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Inbpuweenheidmet greepbeugel voor maximaal 10 Module 45-apparaten in 2 universele dragers UT3 en een UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Snoeruitgang van polyamide RAL 9011

Uitsparing voor vloerbekleding in deksel van 5 mm. Door het verwijderen van het vulstuk van karton wordt de vloerbekledingsuitsparing tot 10 mm vergroot.

Tot maximaal 7 installatie-apparaten toepasbaar met centraalplaat 50.

Technische gegevens

Vloerhoogte min.	78 mm
Dikte vloerbedekking	5 mm
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Aantal inbouwbare apparaten	10
Afdichtingsinbouwmogelijkheid	nee
Inbouwdiameter	275
Geschikt voor ondervloerkanaal	ja
Geschikt voor inbouw in holle vloer	ja
Geschikt voor inbouw in dubbele vloer	ja
Vloeronderhoud	Droog
Raamuitvoering	Frame voor tapijtrand
Aantal inbouwdozen	3
Geschikt voor nat onderhoud	nee
Inbouwdiepte	78 mm
Buitendiameter	294 mm
Met uitsparing vloerbekleding	ja
Beschermraam vloerbekleding	ja
Uitvoering leidinguitlaat	Draaibare snoeruitgang
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad IK-code	IK10
Type inbouwsysteem	UT3 / UT4
Heavy-duty uitvoering	nee
Nominale maat voor inbouweenheden	R7
Toelatingen	VDE
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP40
Verticale last, klein oppervlak	tot 3.000 N
Verticale last, groot oppervlak	tot 10.000 N
Uitvoering	Rond
Openingsmechanisme	Handvat
ROHS-conform	exempt
Spanbereik D min.	15 mm
Spanbereik D max.	37 mm

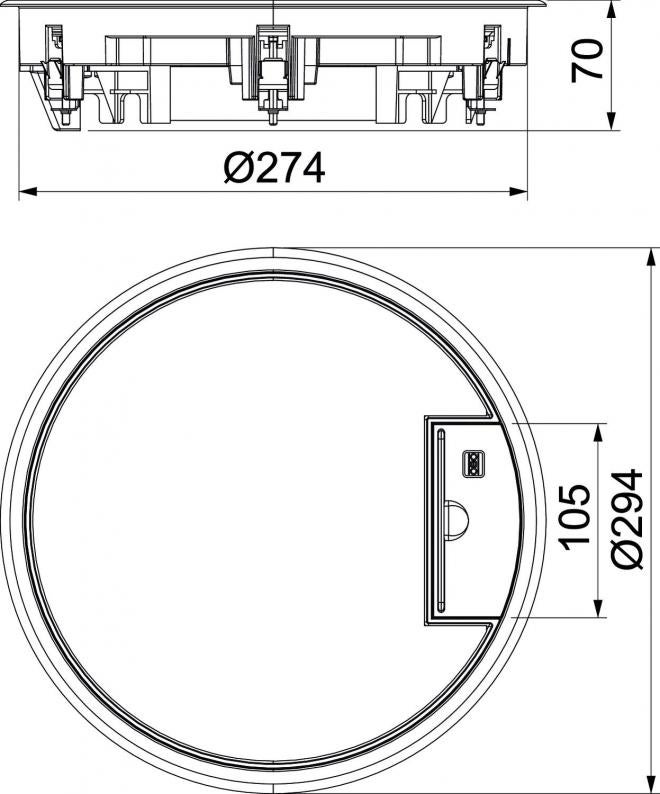

Dimensie	Ø294x71
Materiaal	Spuitgietaluminium
Floor covering thickness max.	10 mm

Milieugegevens

Packaging made completely from recycled cardboard.	ja

CO2-voetafdruk (GWP) van wieg tot poort	1,588 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)	1,588 kg CO₂e
Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1
