- Productbeschrijving
-

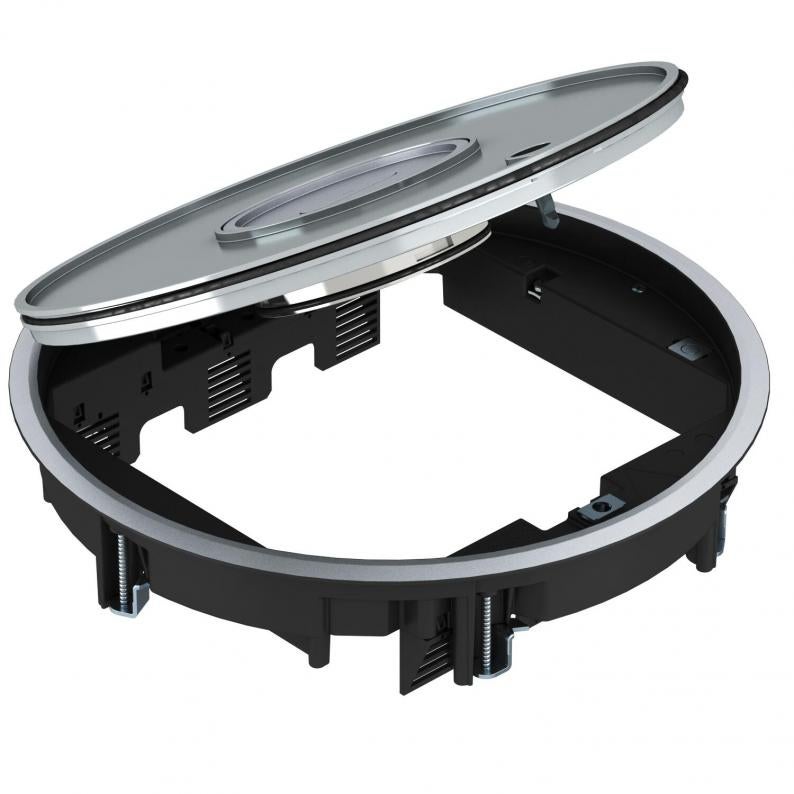

ProductbeschrijvingInbouweenheid met tubus voor nat onderhouden vloeren voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Hoogglans aluminium oppervlak met vloerbekledingsuitsparing van 3 mm. Voor een inbouwdiepte van 65 mm .
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
-
- Technische gegevens
-
Technische gegevens
Aantal inbouwbare apparaten 12 Aantal inbouwdozen 3 Afdichtingsinbouwmogelijkheid ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP45 Beschermingsgraad IK-code IK10 Beschermraam vloerbekleding ja Buitendiameter 325 mm CO2-voetafdruk (GWP) van wieg tot poort 4,2742 kg CO2e / 1 Stuk Dikte vloerbedekking 3 mm Dimensie Ø325x73 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud ja Geschikt voor ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal ja Heavy-duty uitvoering ja Inbouwdiameter 305 Materiaal Spuitgietaluminium Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden R9 Openingsmechanisme Draaigrendel Raamuitvoering Frame voor tapijtrand Spanbereik D max. 73 mm Spanbereik D min. 4 mm Toelatingen VDE Type inbouwsysteem UT4 Uitvoering Rond Uitvoering leidinguitlaat Verzinkbare tubus Verticale last, groot oppervlak tot 10.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 80 mm Vloeronderhoud nat - Alle typen
