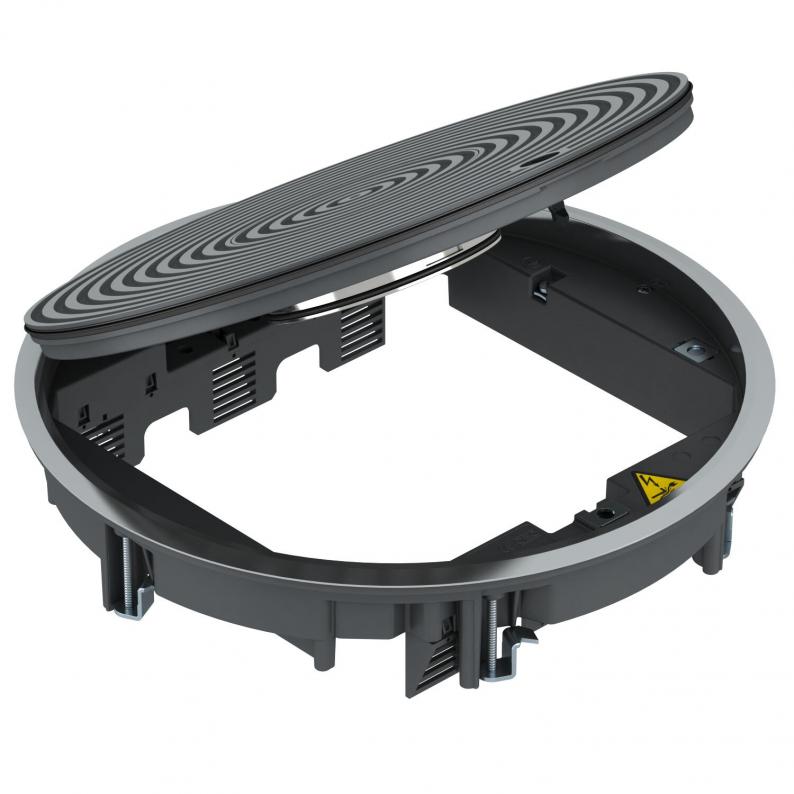

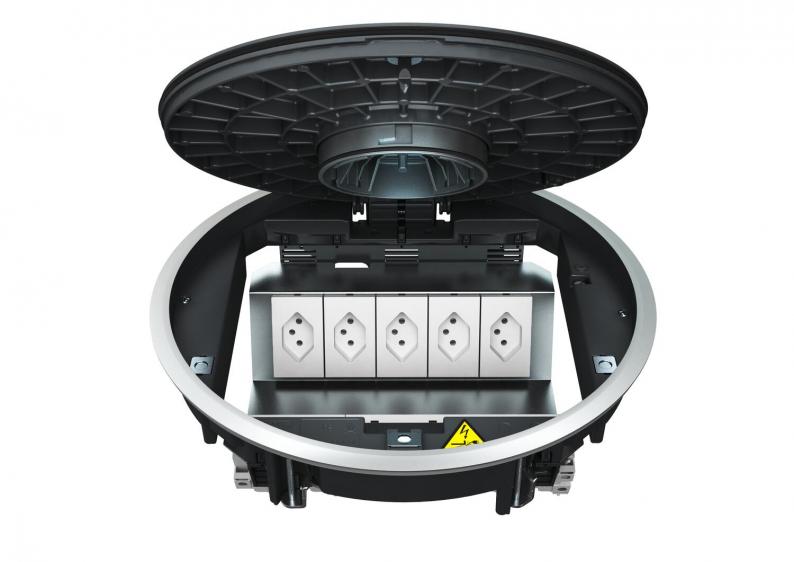

Inbouweenheid GRAF9, voor universele toepassing in nat onderhouden vloeren, met structuurdeksel
Type GRAF9-2 U 9011
|Art.nr. 7405750
|EAN 4012195866992
Art.nr. / Type
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Inbouweenheid met tubus voor nat onderhouden vloeren voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Inbouweenheid met tubus voor nat onderhouden vloeren, 3 compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
Inbouweenheid met tubus voor nat onderhouden vloeren, 3 compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens
Technische gegevens
| Vloerhoogte min. | 80 mm |
|---|---|
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | ja |
| Aantal inbouwbare apparaten | 12 |
| Afdichtingsinbouwmogelijkheid | ja |
| Inbouwdiameter | 305 |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | nat |
| Raamuitvoering | Frame voor tapijtrand |
| Aantal inbouwdozen | 3 |
| Geschikt voor nat onderhoud | ja |
| Inbouwdiepte | 80 mm |
| Buitendiameter | 325 mm |
| Met uitsparing vloerbekleding | nee |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Verzinkbare tubus |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | ja |
| Nominale maat voor inbouweenheden | R9 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP45 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 10.000 N |
| Uitvoering | Rond |
| Openingsmechanisme | Draaigrendel |
| Spanbereik D min. | 4 mm |
| Spanbereik D max. | 73 mm |
| Dimensie | Ø325x74 |
| Materiaal | Spuitgietaluminium |
| Kleur | grafietzwart, RAL 9011 |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 3,9255 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
