Revisie-afdekking ZES4

Art.nr. 7406701 | EAN 4012195903277

5 mm
10 mm
4
Terug naar overzicht
Productbeschrijving
Productbeschrijving

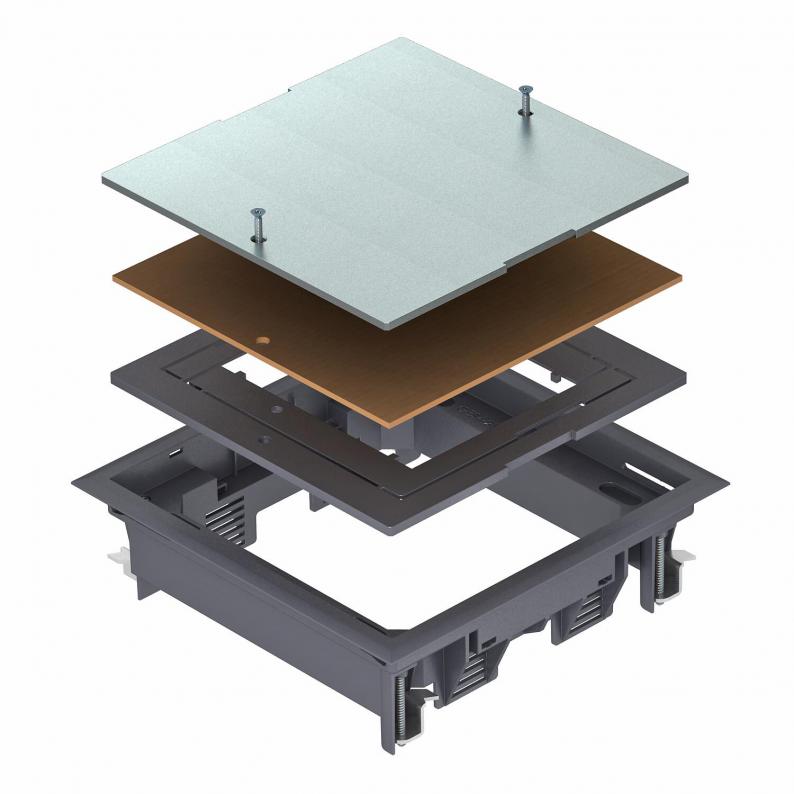

Trekdoosopzetstuk voor de blindafsluiting van een vierkante montage-opening met nominale grootte 4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.

Vloerbekledingsuitsparing ingesteld op 5 mm bij de levering, ook instelbaar op 3, 8 of 10 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Beschermraam vloerbekleding ja

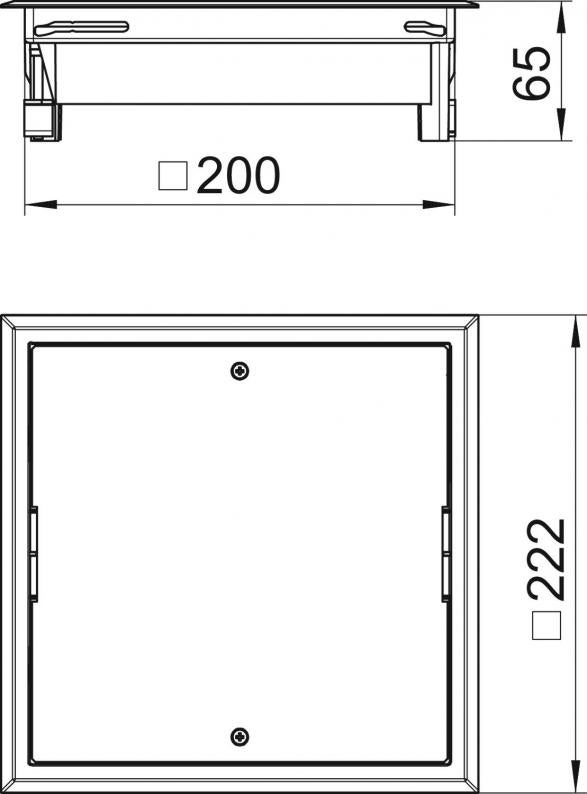

Breedte 222 mm
Breedte buitenmaat 222 mm
Breedte inbouwmaat 201 mm
CO2-voetafdruk (GWP) van wieg tot poort 4,8321 kg CO2e / 1 Stuk
Dikte vloerbedekking 5 mm
Floor covering thickness max. 10 mm
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Hoogte 65 mm
Inbouwdiepte 62 mm
Kleur staalgrijs; RAL 7011
Lengte 222 mm
Lengte buitenmaat 222 mm
Lengte inbouwmaat 201 mm
Materiaal Polyamide
Nominale maat voor inbouweenheden 4
Spanbereik D max. 75 mm
Spanbereik D min. 8 mm
Uitvoering vierkant
Verticale last, groot oppervlak tot 5.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 62 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Floor covering thickness max. Nominale maat voor inbouweenheden Kleur Art.nr. Aantal kl. VKE
ZES4-2 U10T 7011 5 mm 10 mm 4 staalgrijs; RAL 7011 7406701
1 Stuks
ZES4-2 U10T 9011 5 mm 10 mm 4 grafietzwart, RAL 9011 7406702
1 Stuks
