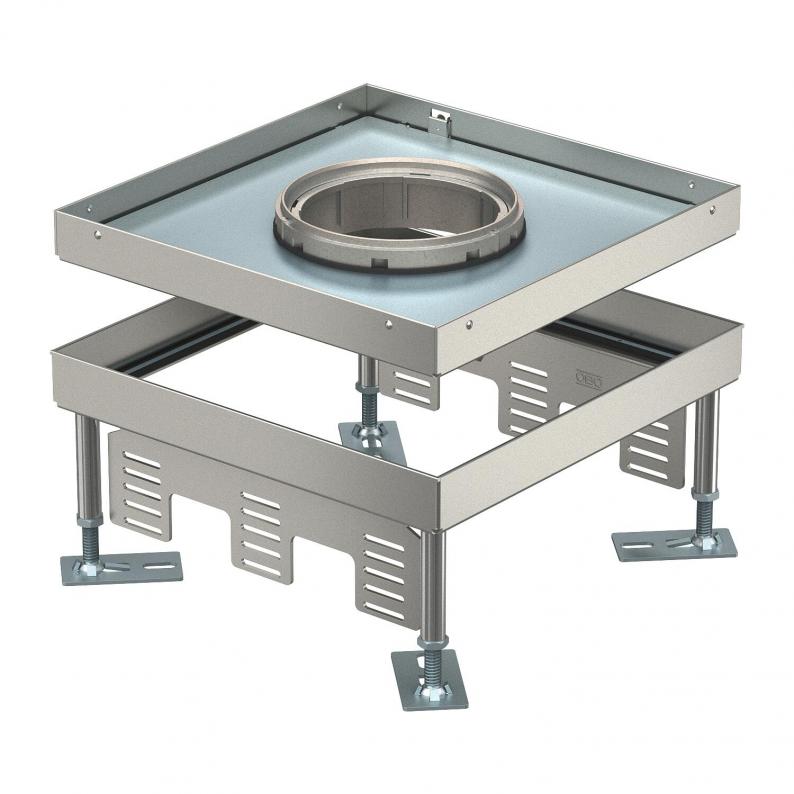

Nivelleerbare cassettes zware belastingen, voor tubus, RKFNSL, nominale grootte 9, roestvast staal
Type RKFN3 9 V SL1 16
|Art.nr. 7408938
|EAN 4012197278298
Art.nr. / Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Nivelleerbare vierkante cassette zware belasting voor tubus nominale grootte 9 voor de inbouw van installatieapparatuur kanaalsystemen, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Belastingsklasse 1 tot 10 kN.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. De tubus is niet bij de levering inbegrepen.
Nivelleerbare vierkante cassette zware belasting voor tubus nominale grootte 9 voor de inbouw van installatieapparatuur kanaalsystemen, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Belastingsklasse 1 tot 10 kN.
Nivelleerbare cassette voor zware belastingen 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. De tubus is niet bij de levering inbegrepen.
Nivelleerbare vierkante cassette zware belasting voor tubus nominale grootte 9 voor de inbouw van installatieapparatuur kanaalsystemen, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Belastingsklasse 1 tot 10 kN.
Nivelleerbare cassette voor zware belastingen 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.
Technische gegevens
Afmetingen
| Lengte | 243 mm |
|---|---|
| Breedte | 243 mm |
| Hoogte | 105 mm |
| Afm. h | 105 mm |
Technische gegevens
| Vloerhoogte min. | 105 mm |
|---|---|
| Vloerhoogte max. | 150 mm |
| Dikte vloerbedekking | 16 mm |
| Nivelleerbereik min. | 105 mm |
| Nivelleerbereik max. | 150 mm |
| Aantal inbouwbare apparaten | 12 |
| Ontkoppelbaar | nee |
| Lengte inbouwmaat | 244 mm |
| Breedte inbouwmaat | 244 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | nat |
| Inbouwdiepte | 105 mm |
| Uitvoering leidinguitlaat | Verzinkbare tubus |
| Aantal leidinguitlaten | 1 |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Heavy-duty klasse | 10 kN (OBO SL1) |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | ja |
| Nominale maat voor inbouweenheden | 9 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP55 |
| Aantal universele dragers | 3 x UT4 |
| Bodemuitlaat/montageopening | 244x244 |
| Uitvoering | vierkant |
| Dimensie | 243x243x100 |
| Materiaal | Roestvast staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 24,7907 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
TUK2 GV
7428140
Kl. vpe: 1 Stuks
1Stuks
Stuks
DUG 350 9SL
7401410
Kl. vpe: 1 Stuks
1Stuks
Stuks
UT4 45 4
7408727
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
TUK2 GV
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (2)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Afm. h
Beschermingsgraad (IP) in niet gebruikte situatie
Art.nr.
RKFN3 9 V SL1 16
105
150
16
9
105
IP55
7408938
RKFN3 9 V SL1 21
110
155
21
9
110
IP55
7408940
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
RKFN3 9 V SL1 16
Art.nr.
7408938
Vloerhoogte min.
105
Vloerhoogte max.
150
Dikte vloerbedekking
16
Nominale maat voor inbouweenheden
9
Afm. h
105
Beschermingsgraad (IP) in niet gebruikte situatie
IP55
RKFN3 9 V SL1 21
Art.nr.
7408940
Vloerhoogte min.
110
Vloerhoogte max.
155
Dikte vloerbedekking
21
Nominale maat voor inbouweenheden
9
Afm. h
110
Beschermingsgraad (IP) in niet gebruikte situatie
IP55
