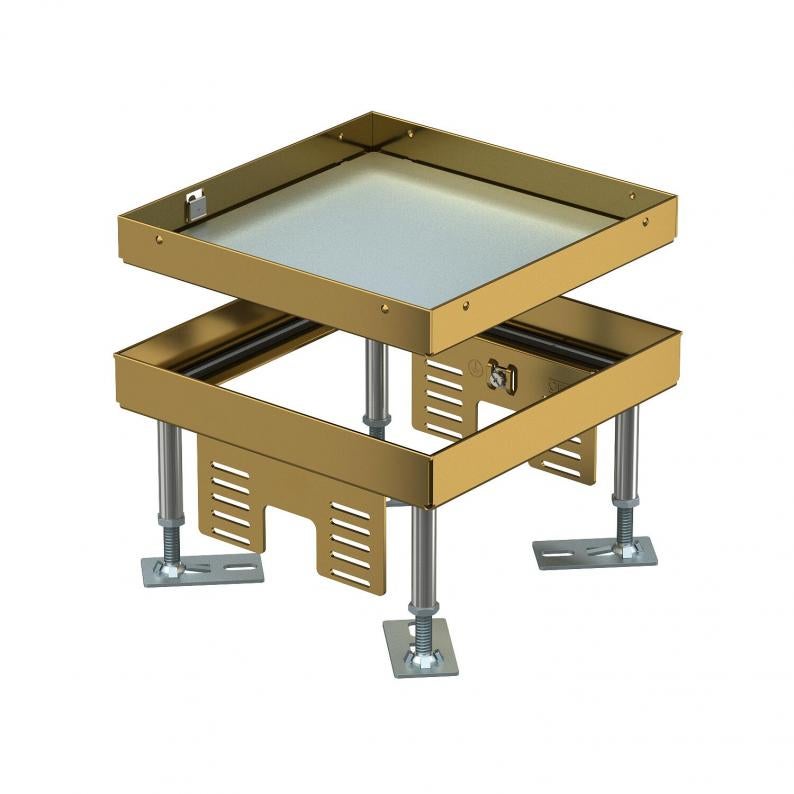

Nivelleerbare cassette voor revisie-opening, RKN, messing
Type RKN3 4 MS 20
|Art.nr. 7408952
|EAN 4012197278199
Art.nr. / Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Nivelleerbare vierkante cassette "blind" voor het uitvoeren van een revisieopening nominale grootte 4. Inbouw in kanaalsysteem, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Alleen voor gladde vloerbekleding geschikt.
Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45®-apparaten. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd.
Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45®-apparaten. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd.
Technische gegevens
Afmetingen
| Lengte | 199 mm |
|---|---|
| Breedte | 199 mm |
| Hoogte | 105 mm |
| Afm. h | 105 mm |
Technische gegevens
| Vloerhoogte min. | 105 mm |
|---|---|
| Vloerhoogte max. | 150 mm |
| Dikte vloerbedekking | 20 mm |
| Nivelleerbereik min. | 105 mm |
| Nivelleerbereik max. | 150 mm |
| Aantal inbouwbare apparaten | 0 |
| Ontkoppelbaar | nee |
| Lengte inbouwmaat | 201 mm |
| Breedte inbouwmaat | 201 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | nat |
| Inbouwdiepte | 105 mm |
| Uitvoering leidinguitlaat | Geen kabeluitlaat |
| Aantal leidinguitlaten | 0 |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT3 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 4 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP00 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP55 |
| Aantal universele dragers | 2 x UT3 |
| Bodemuitlaat/montageopening | 201x201 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Dimensie | 199x199x100 |
| Materiaal | messing |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 9,6218 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (2)
Verklaringen (1)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Afm. h
Art.nr.
RKN3 4 MS 20
105
150
20
4
105
7408952
RKN3 4 MS 25
110
155
25
4
110
7408956
Vloerhoogte min.
Vloerhoogte max.
Dikte vloerbedekking
Afm. h
RKN3 4 MS 20
Art.nr.
7408952
Vloerhoogte min.
105
Vloerhoogte max.
150
Dikte vloerbedekking
20
Nominale maat voor inbouweenheden
4
Afm. h
105
RKN3 4 MS 25
Art.nr.
7408956
Vloerhoogte min.
110
Vloerhoogte max.
155
Dikte vloerbedekking
25
Nominale maat voor inbouweenheden
4
Afm. h
110
