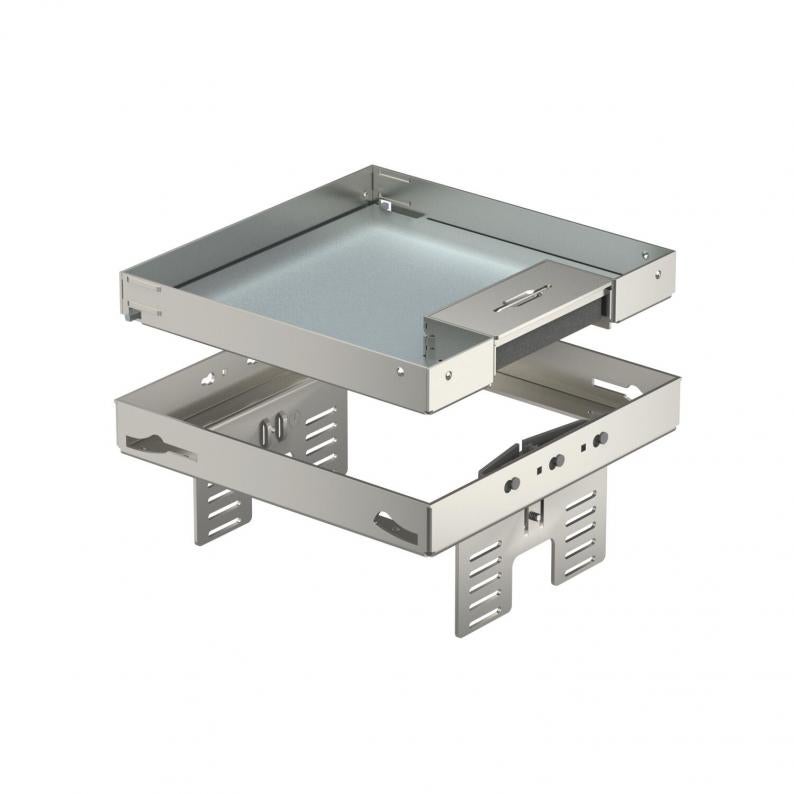

Nivelleerbare, ontkoppelbare cassette met snoeruitlaat RKSNUZD3, roestvast staal
Type RKSN2 UZD3 4VS20
|Art.nr. 7409228
|EAN 4012195867265
Art.nr. / Type
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Nivelleerbare en van de vloer ontkoppelde cassette nominale grootte 4, met snoeruitlaat, voor de inbouw van installatieapparatuur in droog of nat onderhouden binnenvloeren, voor montage in vloerdozen UZD250 of UZD350, telkens in combinatie met een montagedeksel DUG../4 of in UGD250-3/4 of UGD350-3/4. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met snoeruitgang, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.
Nivelleerbare cassette met snoeruitgang, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.
Technische gegevens
Afmetingen
| Lengte | 199 mm |
|---|---|
| Breedte | 199 mm |
| Hoogte | 90 mm |
| Afm. h | 90 mm |
Technische gegevens
| Vloerhoogte min. | 105 mm |
|---|---|
| Dikte vloerbedekking | 20 mm |
| Aantal inbouwbare apparaten | 6 |
| Ontkoppelbaar | ja |
| Lengte inbouwmaat | 201 mm |
| Breedte inbouwmaat | 201 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Aantal inbouwdozen | 2 |
| Inbouwdiepte | 105 mm |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Aantal leidinguitlaten | 1 |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT3 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 4 |
| Toelatingen | VDE |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 3.000 N |
| Uitvoering | vierkant |
| Dimensie | 200x200mm |
| Materiaal | Roestvast staal 1.4301 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 14,4338 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
NW 350-3 QK
7410544
Kl. vpe: 1 Stuks
1Stuks
Stuks
UT3 45 3
7408723
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
NW 350-3 QK
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
UT3 45 3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Vloerhoogte min.
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Afm. h
Art.nr.
RKSN2 UZD3 4VS20
105
20
4
90
7409228
RKSN2 UZD3 4VS25
110
25
4
95
7409230
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
RKSN2 UZD3 4VS20
Art.nr.
7409228
Vloerhoogte min.
105
Dikte vloerbedekking
20
Nominale maat voor inbouweenheden
4
Afm. h
90
RKSN2 UZD3 4VS25
Art.nr.
7409230
Vloerhoogte min.
110
Dikte vloerbedekking
25
Nominale maat voor inbouweenheden
4
Afm. h
95
