Nivelleerbare, ontkoppelbare cassette voor tubus, RKFNUZD3, roestvast staal
Type RKFN2UZD3 9VS25
|Art.nr. 7409380
|EAN 4012195869153
Art.nr. / Type
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

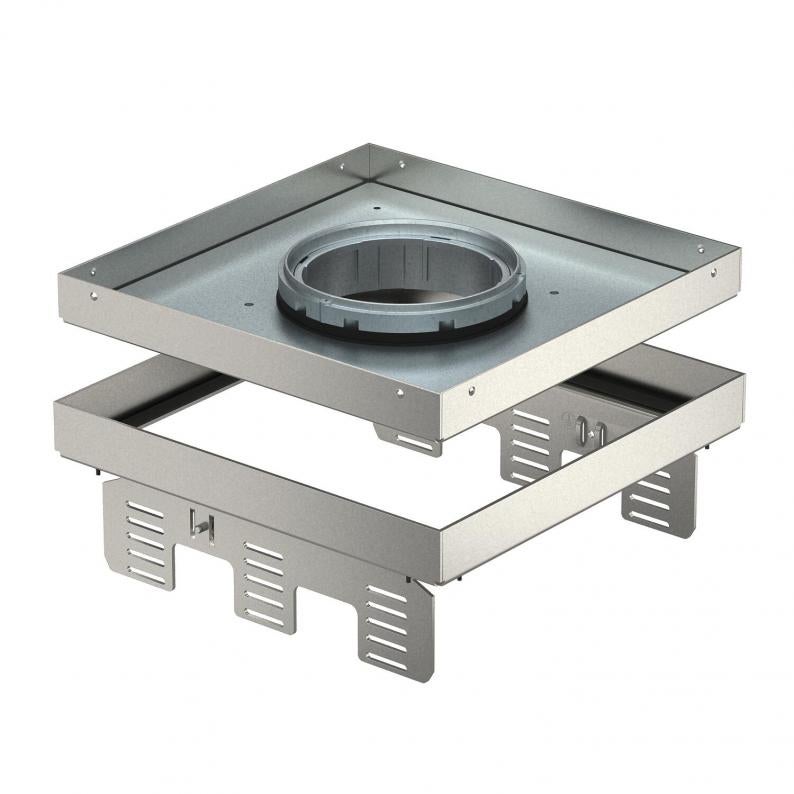

Nivelleerbare en van de vloer ontkoppelde cassette nominale grootte 9, voor tubus, voor de inbouw van installatieapparatuur in droog of nat onderhouden binnenvloeren, voor montage in vloerdozen UZD250 of UZD350, telkens in combinatie met een montagedeksel DUG../9 of in UGD250-3/9 of UGD350-3/9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.
Technische gegevens
Afmetingen
| Lengte | 243 mm |
|---|---|
| Breedte | 243 mm |
| Hoogte | 95 mm |
| Afm. h | 95 mm |
Technische gegevens
| Vloerhoogte min. | 110 mm |
|---|---|
| Dikte vloerbedekking | 25 mm |
| Aantal inbouwbare apparaten | 12 |
| Ontkoppelbaar | ja |
| Lengte inbouwmaat | 244 mm |
| Breedte inbouwmaat | 244 mm |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | nat |
| Inbouwdiepte | 110 mm |
| Uitvoering leidinguitlaat | Verzinkbare tubus |
| Aantal leidinguitlaten | 1 |
| Apparatuurdrager voor opname van inbouwdozen | nee |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP44 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 3.000 N |
| Uitvoering | vierkant |
| Dimensie | 243x243mm |
| Materiaal | Roestvast staal 1.4301 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 21,9836 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (2)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Vloerhoogte min.
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Afm. h
Art.nr.
RKFN2UZD3 9VS20
105
20
9
90
7409378
RKFN2UZD3 9VS25
110
25
9
95
7409380
Vloerhoogte min.
Dikte vloerbedekking
Afm. h
RKFN2UZD3 9VS20
Art.nr.
7409378
Vloerhoogte min.
105
Dikte vloerbedekking
20
Nominale maat voor inbouweenheden
9
Afm. h
90
RKFN2UZD3 9VS25
Art.nr.
7409380
Vloerhoogte min.
110
Dikte vloerbedekking
25
Nominale maat voor inbouweenheden
9
Afm. h
95
