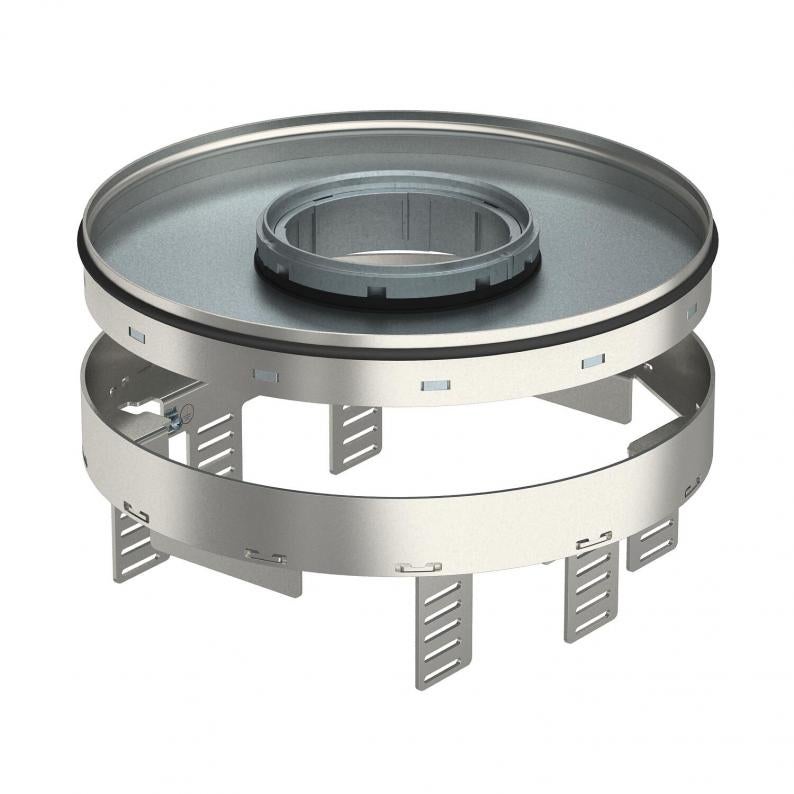

Nivelleerbare cassette voor tubus, RKFRNUZD3, roestvast staal
Type RKFRN2UZD R7VS25
|Art.nr. 7409448
|EAN 4012195869634
Art.nr. / Type
7409448 / RKFRN2UZD R7VS25
Vloerhoogte min.
94 mm
Dikte vloerbedekking
25 mm
Nominale maat voor inbouweenheden
R7
Afm. h
94 mm
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Nivelleerbare en van de vloer ontkoppelde cassette met nominale grootte R7, voor tubus, voor de inbouw van apparatuur in droog of nat onderhouden vloeren in binnenopstelling, voor montage in de vloerdozen UZD350-3, telkens in combinatie met een montagedeksel DUG350-3R7 of UGD350-3R7. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met snoeruitgang, 3-kanaals. Er kunnen 2 APMT2-afdekplaten en één APMT5-afdekplaat worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 en één UT4 voor 7 separate installatie-apparaten met draagring/draagbeugel of 10 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.
Nivelleerbare cassette met snoeruitgang, 3-kanaals. Er kunnen 2 APMT2-afdekplaten en één APMT5-afdekplaat worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 en één UT4 voor 7 separate installatie-apparaten met draagring/draagbeugel of 10 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.
Technische gegevens
Afmetingen
| Lengte | 274 mm |
|---|---|
| Breedte | 274 mm |
| Hoogte | 94 mm |
| Afm. h | 94 mm |
Technische gegevens
| Vloerhoogte min. | 94 mm |
|---|---|
| Dikte vloerbedekking | 25 mm |
| Aantal inbouwbare apparaten | 10 |
| Ontkoppelbaar | ja |
| Inbouwdiameter | 275 |
| Geschikt voor inbouw in holle vloer | nee |
| Geschikt voor inbouw in dubbele vloer | nee |
| Vloeronderhoud | nat |
| Inbouwdiepte | 104 mm |
| Uitvoering leidinguitlaat | Verzinkbare tubus |
| Aantal leidinguitlaten | 1 |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT3 / UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | R7 |
| Toelatingen | VDE |
| Minimale inbouwdiepte E1 | 105 mm |
| Minimale inbouwdiepte E2 | 155 mm |
| Vrije ruimte voor stekker F1 | 30 mm |
| Vrije ruimte voor stekker F2 | 90 mm |
| Norm | EN 50085-2-2 |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP44 |
| Aantal universele dragers | 2 x UT3, 1 x UT4 |
| Apparatuurinbouw Module 45 | 10 |
| Apparatuurinbouw standaard | 7 |
| Bodemuitlaat/montageopening | Ø 275 |
| Binnenmaat deksel | 130x182 |
| Toepassingsgebied in gebruikte situatie | 6.101.3 nat onderhoud |
| Toepassingsgebied in niet gebruikte situatie | 6.101.2 nat onderhoud |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 3.000 N |
| Uitvoering | Rond |
| Dimensie | Ø275mm |
| Materiaal | Roestvast staal 1.4301 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 16,3346 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
NW 350 RK
7410556
Kl. vpe: 1 Stuks
1Stuks
Stuks
TUK2 GV
7428140
Kl. vpe: 1 Stuks
1Stuks
Stuks
UT3 45 3
7408723
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7410556
Nivelleerhoek voor inbouw in UGD350-3 van ronde cassettesType
NW 350 RK
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
TUK2 GV
Kl. vpe: 1 Stuks
1Stuks
Stuks
