Aftak- en aansluitdoos UZD250-4
Type UZD250-4
|Art.nr. 7410022
|EAN 4012197375324
Art.nr. / Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Nominale grootte
Kanaalhoogte min.
Kanaalhoogte max.
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

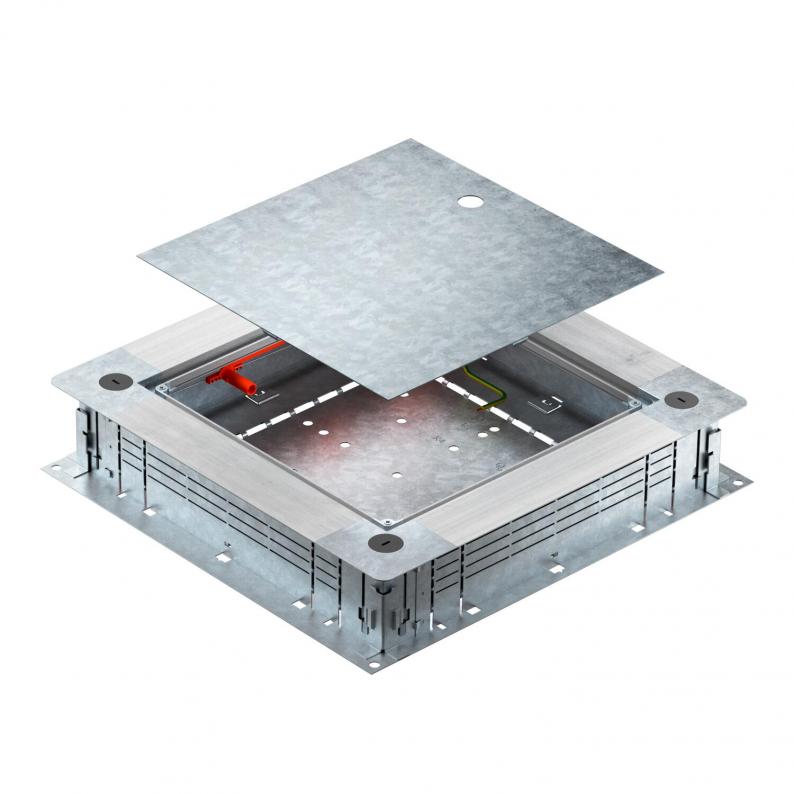

Aftak- en aansluitdoos voor met dekvloer bedekte installatiekanalen onder de vloer met zijwanden van plaatstaal. Voor montage van inbouweenheden in montagedeksel (separaat te bestellen). Met de snelnivellering traploos nivelleerbaar tot een nominale dekvloerhoogte van 80 - 160 mm. De dekvloer kan gelijk met de dekvloerrand worden bewerkt. Met akoestische ontkoppeling na het leggen van de dekvloer en met systeemtoebehoren ook geschikt voor zware toepassingen. Invoer van de kabels en leidingen met het 2-delige EÜK-kanaal.
Technische gegevens
Afmetingen
| Lengte | 380 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 80 mm |
| Maat A | 380 mm |
| Maat B | 400 mm |
| Maat b | 283 mm |
| Maat a | 262 mm |
Technische gegevens
| Hoogte dekvloer min. | 80 mm |
|---|---|
| Hoogte dekvloer max. | 160 mm |
| Dekseluitvoering | Universeel |
| Nivelleerbereik min. | 80 mm |
| Nivelleerbereik max. | 160 mm |
| Minimale afwerkvloerhoogte | 80 |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Kanaalbreedte min. | 190 mm |
| Kanaalbreedte max. | 250 mm |
| Inbouwopening voor vloeropbouwtank | nee |
| Aantal inbouwbare apparaten | 1 |
| Afdichtingsinbouwmogelijkheid | ja |
| Ontkoppelbaar | ja |
| Vloerplaat | ja |
| Geschikt voor ondervloerkanaal | ja |
| Inbouwopening voor inbouweenheid | vierkant |
| voor leidingaansluiting | nee |
| Nominale grootte | 250 mm |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Kanaalhoogte min. | 28 mm |
| Kanaalhoogte max. | 58 mm |
| Dimensie | 400x380x80 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 21,9284 kg CO2e / 1 Stuk |
|---|
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Dekseluitvoering
Inbouwopening voor inbouweenheid
Nominale grootte
Kanaalhoogte min.
Kanaalhoogte max.
Art.nr.
UZD250-4
80
160
Universeel
vierkant
250
28
58
7410022
UZD350-4
80
160
Universeel
vierkant
350
28
58
7410023
UZD350-4 R
80
160
Universeel
vierkant
350
7410025
UZD250-4 R
80
160
Universeel
vierkant
250
7410026
Nominale grootte
UZD250-4
Art.nr.
7410022
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
Kanaalhoogte min.
28
Kanaalhoogte max.
58
UZD350-4
Art.nr.
7410023
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
350
Kanaalhoogte min.
28
Kanaalhoogte max.
58
UZD350-4 R
Art.nr.
7410025
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
350
UZD250-4 R
Art.nr.
7410026
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
