Aftak- en aansluitdoos UZD250-4 R
Type UZD250-4 R
|Art.nr. 7410026
|EAN 4012197375416
Art.nr. / Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Nominale grootte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

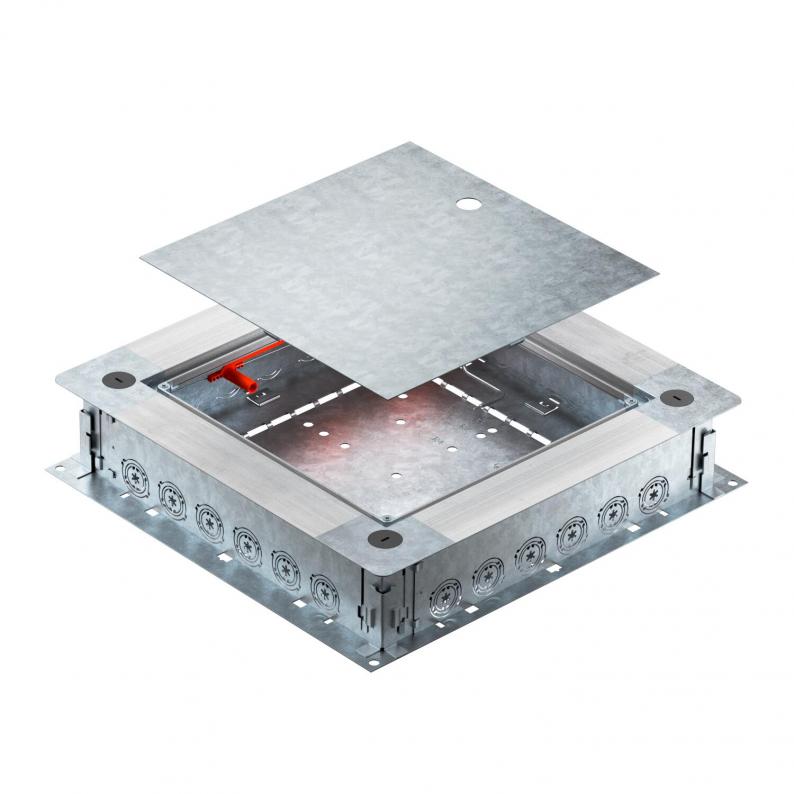

Vloerdoos UZD250-4 R met zijwanden van plaatstaal. Voor montage van inbouweenheden in het montagedeksel (afzonderlijk bestellen). Kan traploos met de snelnivellering op een nominale afwerkvloerhoogte van 80 - 160 mm worden genivelleerd. De afwerkvloer kan vlak met de rand worden afgewerkt. Met geluidstechnische ontkoppelingsmogelijkheid na het maken van de afwerkvloer en met systeemtoebehoren ook voor toepassing met zware belasting. Invoer van kabels en leidingen door de buisdoorvoeren. Buisdoorvoer per zijde voor 6 installatiebuizen in de diameters M20, M25 en M32 geschikt.
Technische gegevens
Afmetingen
| Lengte | 380 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 80 mm |
| Maat A | 380 mm |
| Maat B | 400 mm |
| Maat b | 283 mm |
| Maat a | 262 mm |
Technische gegevens
| Hoogte dekvloer min. | 80 mm |
|---|---|
| Hoogte dekvloer max. | 160 mm |
| Dekseluitvoering | Universeel |
| Nivelleerbereik min. | 80 mm |
| Nivelleerbereik max. | 160 mm |
| Minimale afwerkvloerhoogte | 80 |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | nee |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Inbouwopening voor vloeropbouwtank | nee |
| Aantal inbouwbare apparaten | 1 |
| Afdichtingsinbouwmogelijkheid | ja |
| Ontkoppelbaar | ja |
| Vloerplaat | ja |
| Geschikt voor ondervloerkanaal | nee |
| Inbouwopening voor inbouweenheid | vierkant |
| voor leidingaansluiting | ja |
| Nominale grootte | 250 mm |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Dimensie | 400x380x80 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 22,1564 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 7400589
Blinddeksel tegen vocht beschermd voor UZD250-3/4Type
DUF 250-2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Hoogte dekvloer min.
Hoogte dekvloer max.
Dekseluitvoering
Inbouwopening voor inbouweenheid
Nominale grootte
Kanaalhoogte min.
Kanaalhoogte max.
Art.nr.
UZD250-4
80
160
Universeel
vierkant
250
28
58
7410022
UZD350-4
80
160
Universeel
vierkant
350
28
58
7410023
UZD350-4 R
80
160
Universeel
vierkant
350
7410025
UZD250-4 R
80
160
Universeel
vierkant
250
7410026
Nominale grootte
UZD250-4
Art.nr.
7410022
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
Kanaalhoogte min.
28
Kanaalhoogte max.
58
UZD350-4
Art.nr.
7410023
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
350
Kanaalhoogte min.
28
Kanaalhoogte max.
58
UZD350-4 R
Art.nr.
7410025
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
350
UZD250-4 R
Art.nr.
7410026
Hoogte dekvloer min.
80
Hoogte dekvloer max.
160
Dekseluitvoering
Universeel
Inbouwopening voor inbouweenheid
vierkant
Nominale grootte
250
