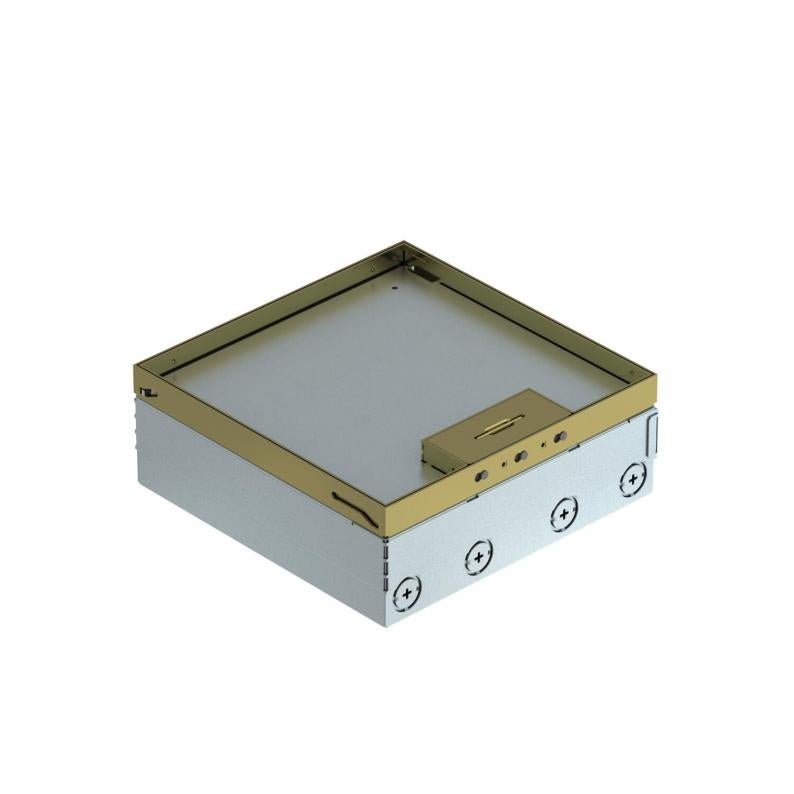

Vloerdoos UDHOME9, 2 x 2-voudige VDE, messing
Art.nr. 7427304 | EAN 4012195916734
- Productbeschrijving
-
ProductbeschrijvingVierkante vloerdoos voor toepassing in droog onderhouden holle vloeren en voor inbouw in afwerkvloeren binnen. Inbouwbehuizing met voorgestanste invoeropeningen voor buizen (M25). Met 3 universele dragers UT4 en twee 2-voudige contactdozen. Bovenste deel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimum installatiehoogte is 95 mm, het nivelleringsbereik + 30 mm.
In de vloerbekleding zichtbare oppervlakken van messing.
-
- Technische gegevens
-
Technische gegevens
Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Breedte 246 mm Breedte buitenmaat 243 mm Breedte inbouwmaat 246 mm Dekseluitvoering uitsparing vloerbedekking Dikte vloerbedekking 15 mm Geschikt voor ondervloerkanaal nee Hoogte dekvloer max. 110 mm Hoogte dekvloer min. 95 mm Lengte 246 mm Lengte buitenmaat 243 mm Lengte inbouwmaat 246 mm Materiaal messing Met uitsparing vloerbekleding ja Nivelleerbereik max. 125 mm Nivelleerbereik min. 95 mm Openingsmechanisme Handvat Uitrusting 3 UT4, 2 2-voudige VDE-contactdoos Uitvoering leidinguitlaat Draaibare snoeruitgang Vloerhoogte max. 125 mm Vloerhoogte min. 95 mm - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Ophoogstuk voor vloerdoos UDHOME9
HE60 UDHOME9 7427444 1 Stuks - Downloads
-
Specificatieblad UDHOME9 2M UT V / 7427304 , 0.44MB , pdfEU Conformiteitsverklaring UDHOME9 2M UT V / 7427304 , 0.12MB , pdfREACH Conformiteitsverklaring UDHOME9 2M UT V / 7427304 , 0.13MB , pdfRoHS Conformiteitsverklaring UDHOME9 2M UT V / 7427304 , 0.13MB , pdfMontagehandleiding Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfMontagehandleiding Hinged cover UDHOME9 , 0.32MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
