45°-bocht 35 FT
Type RB 45 315 FT
|Art.nr. 7065167
|EAN 4012196926893
Art.nr. / Type
Breedte
Dit artikel is een uitlopend artikel!
Het vervangende artikel vindt u hier.
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

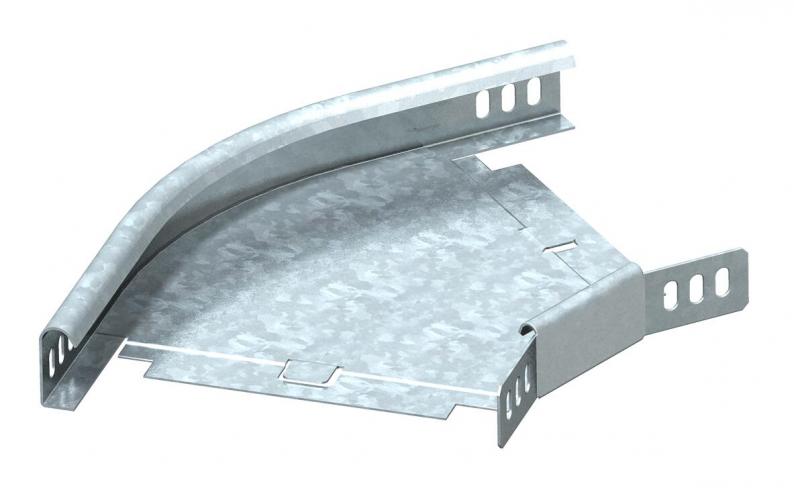

Bocht 45°, horizontaal, voor alle types kabelgoten met een zijhoogte van 35 mm.
De hoekverbinder WKV 35 is bestemd voor bochten van 90° en moet dus worden aangepast tot 45°. Het hulpstuk wordt in ongemonteerde toestand geleverd. Inclusief bijbehorend bevestigingsmateriaal.
Technische gegevens

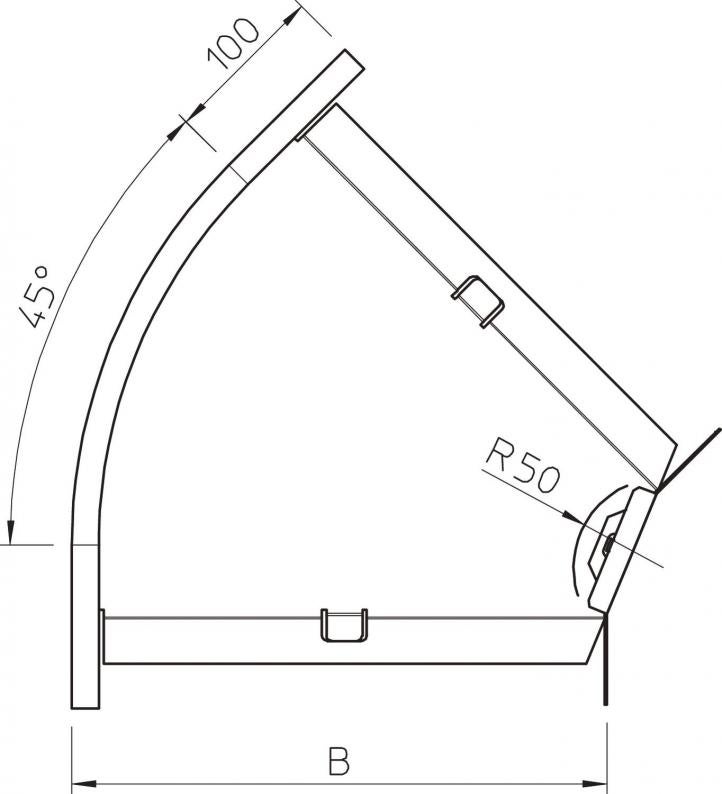

Afmetingen
| Breedte | 150 mm |
|---|---|
| Hoogte | 35 mm |
| Maat B | 150 mm |
| Maat R | 50 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | meegeleverde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Afbuiging (hoek) | 45° |
| Richtingsverandering | Horizontaal |
| Uitvoering | Bocht star |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 35x150 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Type verbinder kabeldraagsysteem | geschroefd |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (4)
Handleidingen en help (2)
Productfoto's (2)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Art.nr.
RB 45 315 FT
150
thermisch verzinkt
Staal
7065167
RB 45 320 FT
200
thermisch verzinkt
Staal
7065213
RB 45 330 FT
300
thermisch verzinkt
Staal
7065310
Breedte
RB 45 315 FT
Art.nr.
7065167
Breedte
150
Oppervlak
thermisch verzinkt
Materiaal
Staal
RB 45 320 FT
Art.nr.
7065213
Breedte
200
Oppervlak
thermisch verzinkt
Materiaal
Staal
RB 45 330 FT
Art.nr.
7065310
Breedte
300
Oppervlak
thermisch verzinkt
Materiaal
Staal
