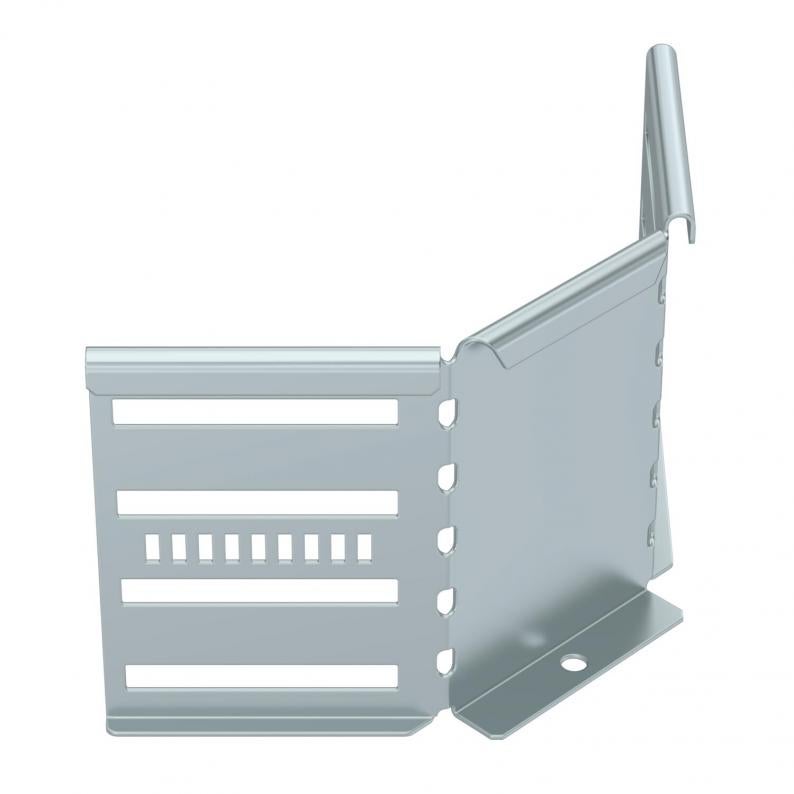

90° angle connector for cable trays and ladders FS
Type WKV 110 FS
|Art.nr. 6043067
|EAN 4012197518349
Art.nr. / Type
6043067 / WKV 110 FS
Hoogte
107 mm
Plaatdikte
1,25 mm
Kl. vpe: 5 Stuks
5Stuks
Stuks
Beschrijving
90° angle connector for the creation of a horizontal branch, suitable for latchable and screwable cable trays as well as screwable cable ladders with a 110 mm side height.
Screwless mounting with double clamps or screw connection with FRS truss-head screws and M6 combination nuts. Can be used in indoor areas. Fastening material must be ordered separately.
Screwless mounting with double clamps or screw connection with FRS truss-head screws and M6 combination nuts. Can be used in indoor areas. Fastening material must be ordered separately.
Technische gegevens
Afmetingen
| Lengte | 190 mm |
|---|---|
| Breedte | 71 mm |
| Hoogte | 107 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,25 mm |
| Aantal schroeven | 0 St. |
| Geschikt voor draadgoot | nee |
| Geschikt voor kabelladder | ja |
| Geschikt voor kabelgoot | ja |
| Scharnierverbinder horizontaal | nee |
| Scharnierverbinder verticaal | nee |
| Afmetingen | 190x110 |
| Geschikt voor breedte kabeldraagsysteem min. | 100 mm |
| Geschikt voor breedte kabeldraagsysteem max. | 600 mm |
| Geschikt voor kabeldraagsysteemhoogte | 110 mm |
| Uitvoering | Hoekverbinder |
| Verbindingstype | Schroefverbinder |
| ROHS-conform | ja |
| Dimensie | 110mm |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
