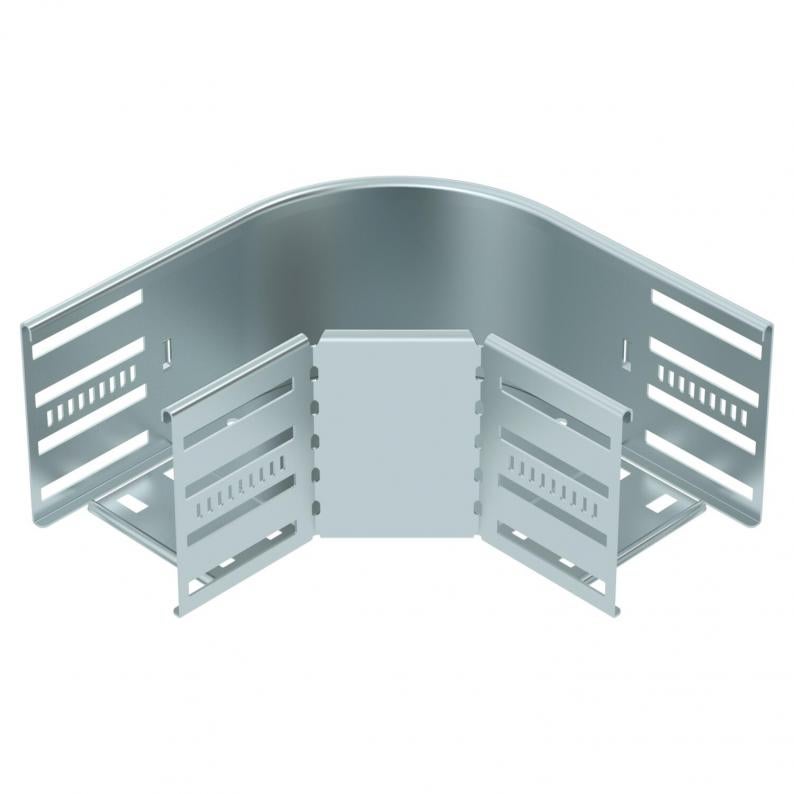

90°-bocht 110 FS
Type RB 90 110 FS
|Art.nr. 6036800
|EAN 4012197343569
Art.nr. / Type
Breedte
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
90°-bocht voor het maken van een horizontale aftakking, gevormd onderdeel voor klikbare en schroefbare kabelgoten, zijhoogte 110 mm Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
Technische gegevens
Afmetingen
| Breedte | 100 mm |
|---|---|
| Hoogte | 110 mm |
| Maat B | 100 mm |
| Maat R | 50 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,8 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Materiaaldikte bodemplaat | 0,8 mm |
| Afbuiging (hoek) | 90° |
| Richtingsverandering | Horizontaal |
| Met bovenstuk | nee |
| Uitvoering | Bocht star |
| Plaatdikte | 1,25 mm |
| Temperatuurbereik min. | -20 °C |
| Temperatuurbereik max. | 120 °C |
| Dimensie | 110x100 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Type verbinder kabeldraagsysteem | geschroefd/geklemd |
| Geadviseerd aantal schroeven | 18 St. |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 2,7528 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 2,7528 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (4)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Breedte
Oppervlak
Materiaal
Kleur
Art.nr.
RB 90 110 FS
100
bandverzinkt
Staal
zink
6036800
RB 90 115 FS
150
bandverzinkt
Staal
zink
6036802
RB 90 120 FS
200
bandverzinkt
Staal
zink
6036804
RB 90 130 FS
300
bandverzinkt
Staal
zink
6036806
RB 90 140 FS
400
bandverzinkt
Staal
zink
6036808
RB 90 150 FS
500
bandverzinkt
Staal
zink
6036810
RB 90 160 FS
600
bandverzinkt
Staal
zink
6036812
